Автоматизация вентиляции и кондиционирования (HVAC) на промышленных объектах

Автоматизация вентиляции и кондиционирования (HVAC) на промышленных объектах — это не просто комфорт для персонала: это технологическое требование, от которого зависят безопасность производства, соответствие санитарным нормам и затраты на энергоресурсы. На предприятиях химической, пищевой, фармацевтической и машиностроительной отраслей вентиляция интегрирована в технологический процесс — и любой сбой в её работе означает остановку линии или нарушение регламента.

Основная проблема, с которой сталкиваются главные инженеры и энергетики промышленных предприятий, — это отсутствие централизованного управления климатическим оборудованием. Приточно-вытяжные установки, чиллеры, фанкойлы, рекуператоры работают автономно или управляются вручную, без привязки к реальным технологическим условиям. Результат — перерасход электроэнергии, износ оборудования, невозможность своевременной диагностики и нарушение заданных технологических параметров.

«ПромАвтоматика Юг» проектирует и внедряет системы автоматизации HVAC полного цикла: от разработки технического задания и выбора контроллеров до монтажа, пусконаладки и интеграции в верхний уровень АСУ ТП или диспетчеризацию. В этой статье — структура современной промышленной HVAC-автоматики, типовые задачи, принципы построения алгоритмов управления и критерии выбора оборудования.

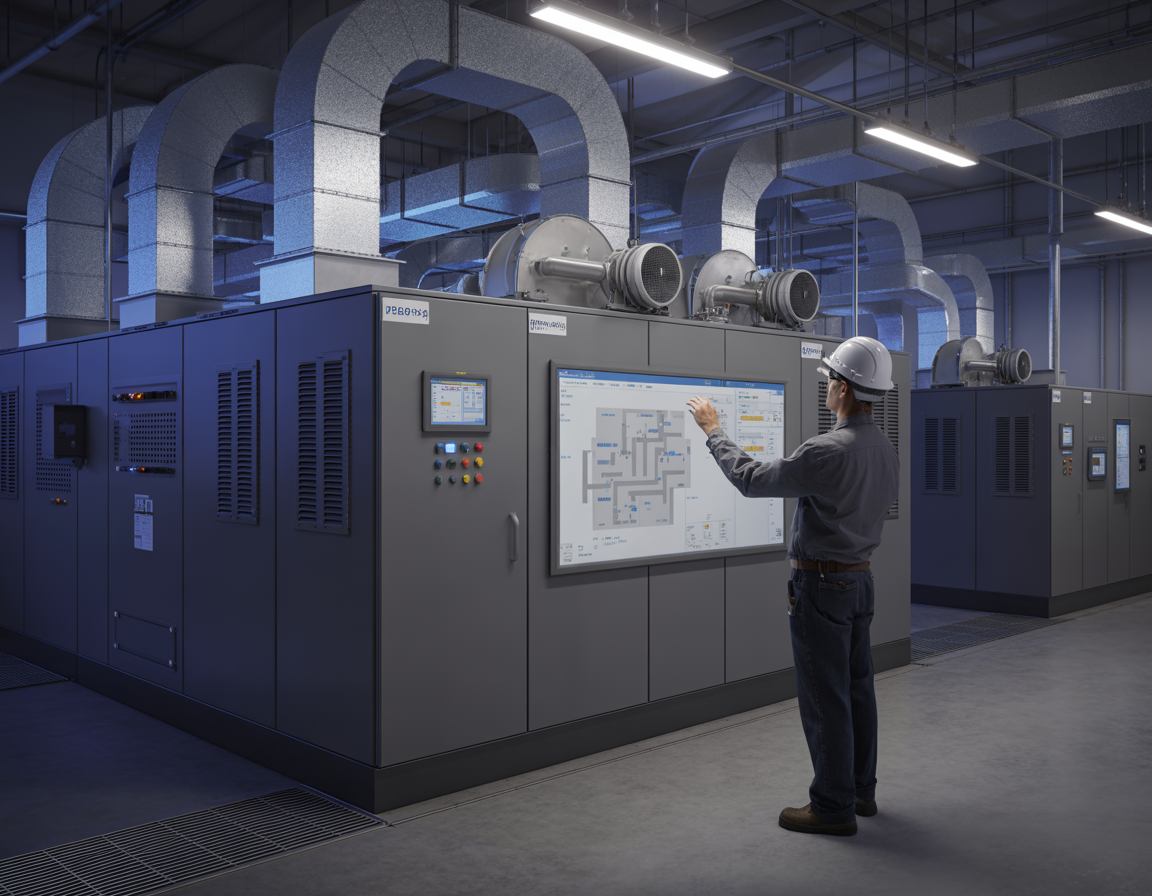

Автоматизация вентиляции и кондиционирования (HVAC) на промышленных объектах

Что входит в промышленную HVAC-автоматику

Промышленная система автоматизации вентиляции и кондиционирования охватывает значительно больше, чем управление отдельной приточной установкой. Полноценная HVAC-автоматика включает управление приточно-вытяжными установками (ПВУ), системами рекуперации тепла, холодоснабжением (чиллеры, градирни), теплоснабжением приточного воздуха (калориферы, тепловые насосы), а также зональными исполнительными устройствами — клапанами, заслонками, фанкойлами.

Ключевая задача автоматики — поддерживать заданные параметры в каждой технологической зоне (температура, влажность, кратность воздухообмена, избыточное или пониженное давление) при минимальном потреблении энергии. Для этого система должна работать не по расписанию, а по реальному состоянию объекта: загруженности зон, наружной температуре, теплопритокам от оборудования.

  • Управление приточно-вытяжными установками и клапанами
  • Регулирование производительности по частотным преобразователям
  • Контроль качества воздуха (CO₂, VOC, влажность, температура)
  • Учёт работы холодильного и теплового оборудования
  • Интеграция с системой диспетчеризации и АСУ ТП верхнего уровня

Почему «ручное» управление HVAC обходится дороже

Многие предприятия годами эксплуатируют вентиляционное оборудование в режиме «включить утром — выключить вечером» или по фиксированному расписанию. Это приводит к нескольким предсказуемым последствиям.

Во-первых, перерасход электроэнергии. Вентиляторы работают на полную мощность даже в нерабочее время или при низкой загрузке зон. По данным промышленных аудитов, внедрение частотно-регулируемых приводов с автоматическим управлением снижает потребление электроэнергии вентиляционного оборудования на 30–50%.

Во-вторых, ускоренный износ. Постоянная работа на максимальных режимах без оптимизации сокращает ресурс подшипников, ремней, фильтров и теплообменников. Плановое обслуживание по регламенту, а не по фактическому состоянию, означает или недостаточный, или избыточный объём ТО.

В-третьих, отсутствие диагностики. Засорение фильтра, разрегулировка заслонки, утечка хладагента — всё это остаётся незамеченным до аварийной остановки. Автоматизированная система выявляет отклонения параметров до того, как они становятся причиной инцидента.

Архитектура системы автоматизации HVAC

Промышленная HVAC-автоматика строится по трёхуровневой архитектуре, аналогичной АСУ ТП любого другого назначения.

Полевой уровень — датчики и исполнительные устройства. Датчики температуры и влажности в приточном, вытяжном и рециркуляционном воздухе, датчики СО₂ и качества воздуха в рабочих зонах, датчики давления для балансировки воздушных потоков, датчики положения заслонок и клапанов, расходомеры теплоносителя и хладагента. Исполнительные устройства — регулирующие клапаны теплоснабжения и холодоснабжения, частотные преобразователи вентиляторов и насосов, воздушные заслонки с электроприводами.

Контроллерный уровень — программируемые логические контроллеры (ПЛК) или специализированные контроллеры для HVAC (например, Siemens LOGO!, S7-1200, Schneider Electric Modicon, Beckhoff CX). Здесь реализуются алгоритмы ПИД-регулирования, каскадного управления, логика аварийных защит и переключений.

Диспетчерский уровень — SCADA-система или веб-интерфейс, где оператор видит текущее состояние всех зон, журнал событий и аварий, тренды параметров, может изменять уставки. Связь между уровнями — по промышленным протоколам: Modbus RTU/TCP, BACnet, PROFIBUS, KNX.

Особенности HVAC-автоматики для разных типов объектов

Требования к автоматизации вентиляции существенно различаются в зависимости от типа объекта.

Производственные цеха с избыточными теплопритоками (прессовые, сварочные, термические участки) требуют систем вытяжки с компенсацией и каскадного регулирования по температуре в рабочей зоне. Приоритет — поддержание допустимых условий труда и удаление вредных веществ.

Фармацевтические и пищевые производства работают по жёстким регламентам чистоты воздуха (классы ISO), избыточного давления в чистых зонах и точного поддержания влажности. Здесь автоматика должна обеспечивать документируемый контроль параметров, интеграцию с системами валидации и отказоустойчивость с резервированием.

Склады и логистические комплексы требуют зонального управления с учётом загрузки, предотвращения конденсации и разморозки. Для холодильных складов — интеграция систем вентиляции с холодильным оборудованием.

Серверные и дата-центры — критичная точность поддержания температуры и влажности, резервирование систем охлаждения, управление потоками воздуха для предотвращения горячих точек.

Типовые алгоритмы управления в промышленной HVAC-автоматике

  • Каскадное ПИД-регулирование: внешний контур по температуре в зоне задаёт уставку внутреннему контуру по температуре приточного воздуха
  • Управление производительностью вентиляторов по частотным преобразователям в зависимости от фактической загрузки зон и показаний датчиков СО₂
  • Алгоритм рекуперации тепла: управление байпасной заслонкой рекуператора в зависимости от соотношения наружной и вытяжной температур
  • Летний и зимний режимы с автоматическим переключением по наружной температуре, с гистерезисом для исключения частых переключений
  • Управление заморозкой калорифера: контроль температуры обратного теплоносителя, переключение на аварийный режим при угрозе замораживания
  • Ночное снижение (Setback): автоматическое снижение производительности в нерабочее время с прогревом/охлаждением до рабочих параметров к началу смены
  • Аварийная вентиляция: автоматическое включение по сигналу датчиков газоанализа, пожарной сигнализации или ручному пуску
  • Балансировка давления между зонами: автоматическое поддержание заданного перепада давления (актуально для фармпроизводств и лабораторий)
  • Управление энергопотреблением: оптимизация времени работы чиллеров и тепловых пунктов с учётом тарифного расписания
  • Мониторинг ресурса фильтров по перепаду давления с генерацией предупредительных сигналов и заданий на обслуживание

Интеграция HVAC в общую АСУ ТП объекта

Одно из ключевых преимуществ правильно спроектированной HVAC-автоматики — возможность интеграции с общей системой управления предприятием. Это открывает несколько важных возможностей.

Управление по технологическому процессу. Вентиляция реагирует на запуск и остановку производственных линий, изменение режима работы оборудования. Например, при остановке термического участка система автоматически снижает производительность вытяжки и переходит в режим поддержания базовой кратности.

Интеграция с учётом энергоресурсов. Данные о потреблении электроэнергии, тепла и холода системами вентиляции поступают в общую систему энергоучёта. Это позволяет объективно оценивать удельные затраты и принимать решения о модернизации.

Единая диспетчеризация. Оператор видит состояние всех инженерных систем — вентиляции, теплоснабжения, водоснабжения, электроснабжения — на одном экране. Аварийные сигналы с HVAC-контроллеров поступают в общую систему диспетчеризации с классификацией по приоритету.

Для интеграции используются стандартные промышленные протоколы: BACnet IP/MSTP, Modbus TCP, OPC UA. При необходимости реализуются шлюзы между протоколами.

Распространённые ошибки при автоматизации HVAC

Практика показывает, что большинство проблем с HVAC-автоматикой на промышленных объектах имеют одни и те же корни.

Неправильное размещение датчиков. Датчик температуры в зоне, расположенный рядом с теплоисточником или в застойной зоне, даёт заведомо некорректные показания. Алгоритм регулирования при этом работает против реальных условий. Размещение датчиков должно прорабатываться на этапе проектирования с учётом аэродинамики помещения.

Отсутствие аэродинамической балансировки. Система автоматики не может компенсировать изначально несбалансированную воздухораспределительную сеть. Если расходы воздуха по ответвлениям не выровнены регулировочными дроссель-клапанами при пусконаладке, управление производительностью ПВУ не даст требуемого распределения по зонам.

Игнорирование переходных процессов. Слишком агрессивные настройки ПИД-регуляторов приводят к «охоте» — непрерывным колебаниям параметров вокруг уставки. Это ускоряет износ исполнительных устройств и создаёт дискомфорт. Настройка регуляторов требует знания тепловой инерции объекта.

Отсутствие резервирования на критических объектах. Для производств, где остановка вентиляции означает технологический инцидент, необходимо резервирование: дублированные датчики, резервные контроллеры, резервные вентиляторы с автоматическим вводом резерва.

Тип объектаКлючевые параметры регулированияТипичный уровень автоматизацииПротоколы интеграции
Производственный цех (теплоизбытки)Температура рабочей зоны, кратность воздухообмена, ПДК вредных веществПЛК + SCADA, интеграция с АСУ ТПModbus TCP, OPC UA
Фармацевтическое/пищевое производствоКласс чистоты, избыточное давление, температура и влажность ±0,5°C / ±2%Специализированный HVAC-контроллер с валидациейBACnet, OPC UA
Холодильный складТемпература по зонам, влажность, предотвращение конденсацииПЛК + веб-диспетчеризацияModbus RTU/TCP
Серверная / дата-центрТемпература в холодных/горячих коридорах, резервирование N+1Специализированный контроллер + DCIMBACnet, SNMP
Лаборатория / чистая зонаПерепад давления между зонами, кратность, направление потокаВысокоточный контроллер с резервированиемBACnet MSTP
Административно-производственный корпусТемпература и CO₂ по зонам, экономия в нерабочее времяПЛК или smart-контроллерKNX, Modbus

Этапы реализации проекта автоматизации HVAC

Правильный проект автоматизации вентиляции начинается задолго до монтажа. Типовая последовательность работ включает несколько обязательных этапов.

Обследование объекта и разработка ТЗ. Специалисты выезжают на объект, изучают существующую вентиляционную сеть, схемы воздухораспределения, состав и характеристики оборудования. По результатам формируется техническое задание на автоматизацию с перечнем зон, уставок, алгоритмов управления и требований к интеграции.

Проектирование. Разрабатываются принципиальные электрические схемы, схемы автоматизации (P&ID), алгоритмы работы, спецификация оборудования и кабельные журналы. Проект проходит согласование с заказчиком до начала закупки.

Поставка и монтаж. Поставляется щитовое оборудование (шкафы управления с ПЛК, силовыми цепями управления приводами), КИП (датчики, исполнительные механизмы), кабельная продукция. Выполняется монтаж щитов, прокладка кабелей, подключение датчиков и исполнительных устройств.

Пусконаладка. Программирование контроллеров, настройка ПИД-регуляторов, проверка всех алгоритмов управления и защит, балансировка давления в сети, обучение персонала. По завершении — выдача исполнительной документации.

Критерии выбора подрядчика для HVAC-автоматики

Автоматизация вентиляционных систем — специфическая компетенция, которая требует одновременного знания промышленной автоматики, технологических процессов и строительных норм. При выборе подрядчика стоит обращать внимание на следующее.

Опыт именно в промышленной HVAC-автоматике. Компания, которая автоматизирует офисные здания по протоколу KNX, и компания, реализующая HVAC-автоматику для химического производства, — это принципиально разные компетенции. Уточняйте конкретные реализованные объекты, близкие по типу к вашему.

Полный цикл работ. Наличие собственных компетенций в проектировании, монтаже, программировании ПЛК и пусконаладке исключает риски, возникающие при разделении этих работ между несколькими субподрядчиками.

Знание промышленных протоколов интеграции. Если на вашем предприятии уже есть АСУ ТП или SCADA — подрядчик должен уметь интегрировать HVAC-контроллеры в существующую архитектуру без потери функциональности.

Готовность к долгосрочному сопровождению. Промышленная HVAC-автоматика — не разовый монтаж. Уточните условия гарантийного и постгарантийного обслуживания, наличие запасных частей, возможность удалённого мониторинга и диагностики.

Подробнее о критериях выбора подрядчика — в статье 7 критериев выбора подрядчика по промышленной автоматизации.

Если перед вами стоит задача автоматизации вентиляции и кондиционирования на производственном объекте — оставьте заявку на сайте или позвоните нам. Специалисты «ПромАвтоматики Юг» проведут обследование объекта, разработают техническое задание и подготовят коммерческое предложение с учётом реальных условий эксплуатации, требований к интеграции и бюджетных ограничений.

Работаем по ЮФО и другим регионам России. Полный цикл: проектирование — поставка — монтаж — пусконаладка — сопровождение.
