Автоматизация систем водоснабжения и водоподготовки: контроль качества и телеметрия

Автоматизация водоснабжения — одна из наиболее востребованных задач в коммунальной и промышленной инфраструктуре: от городских водозаборных узлов до систем оборотного водоснабжения на производстве. Устаревшие схемы ручного управления насосным оборудованием, отсутствие непрерывного контроля качества воды и разрозненные точки учёта приводят к авариям, перерасходу энергии и штрафам надзорных органов.

Проблема усугубляется тем, что объекты водоснабжения нередко территориально распределены — скважины, насосные станции, резервуары и водонапорные башни могут находиться на значительном удалении друг от друга. Без системы телеметрии оперативно реагировать на отклонения параметров физически невозможно: к моменту, когда дежурный персонал обнаруживает неисправность, ущерб уже нанесён.

«ПромАвтоматика Юг» выполняет комплексную автоматизацию водоснабжения и водоподготовки: от разработки технического решения и монтажа КИПиА до пусконаладки и интеграции с диспетчерскими системами. В статье разбираем ключевые задачи, состав оборудования и практику внедрения.

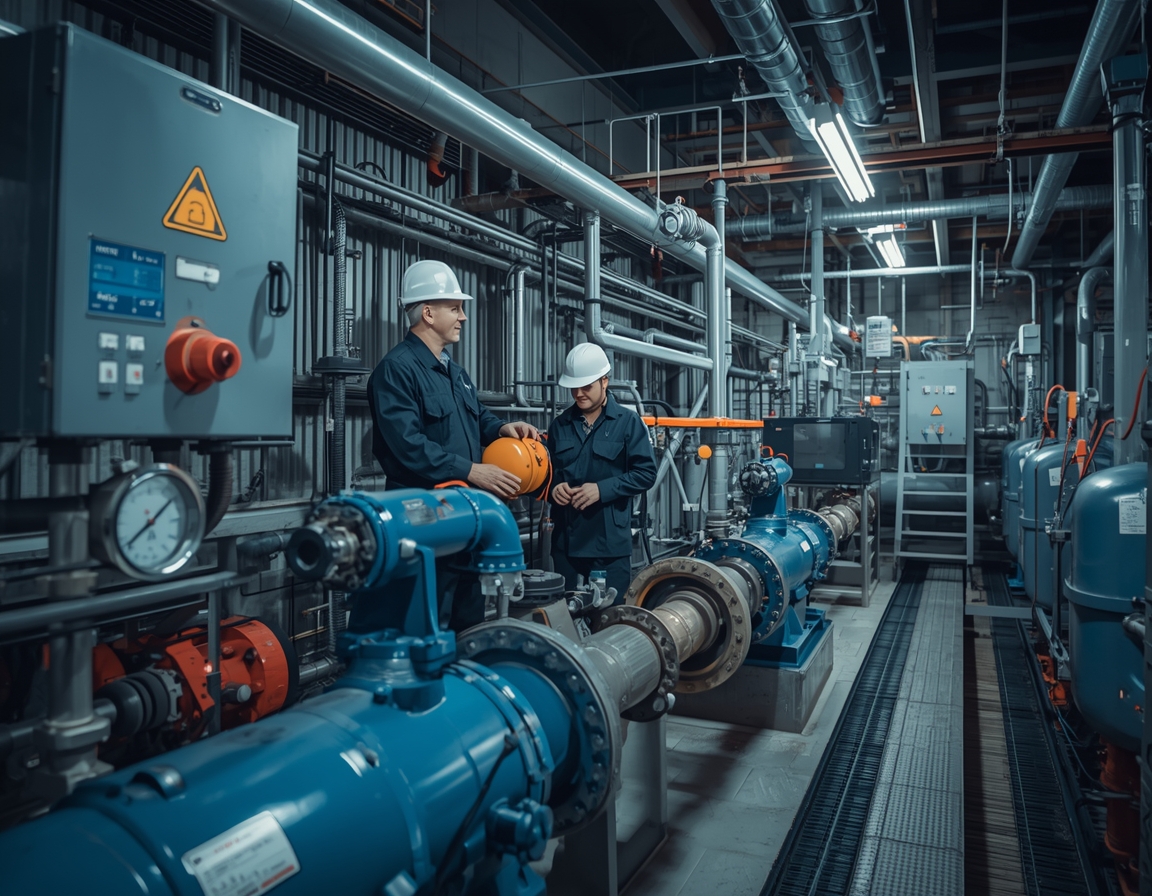

Автоматизация систем водоснабжения и водоподготовки: контроль качества и телеметрия

Что включает автоматизация систем водоснабжения

Автоматизация водоснабжения охватывает несколько взаимосвязанных подсистем. Первая — автоматическое управление насосным оборудованием: поддержание заданного давления в магистрали, каскадное включение/отключение насосов, защита от «сухого хода» и гидроударов.

Вторая — контроль уровня в резервуарах и скважинах: датчики уровня передают сигнал на ПЛК, который управляет водоподъёмным насосом без участия оператора. Третья — учёт объёма: расходомеры на подающих и обратных трубопроводах фиксируют фактический водозабор для балансового учёта и отчётности.

  • Управление насосами и частотными преобразователями
  • Защита насосного оборудования (сухой ход, перегрев, перегрузка)
  • Контроль уровня в резервуарах и скважинах
  • Учёт водопотребления расходомерами
  • Передача данных на диспетчерский пункт

Зачем нужна автоматизация водоподготовки

Водоподготовка — хлорирование, озонирование, ультрафиолетовое обеззараживание, фильтрация — требует точного дозирования реагентов и непрерывного контроля параметров качества: мутности, pH, хлора, жёсткости, проводимости.

Ручное управление дозаторами создаёт риск отклонения от нормативов СанПиН. Автоматические анализаторы-измерители в режиме реального времени передают значения на ПЛК, который корректирует дозирование реагентов по замкнутому контуру регулирования. Это снижает расход химикатов на 15–25% и исключает человеческий фактор при управлении качеством воды.

Телеметрия водопровода: как это работает

Телеметрия водопровода — это система дистанционного сбора данных с распределённых объектов водоснабжения: насосных станций, водонапорных башен, зональных узлов учёта, скважин. Каждый удалённый объект оснащается контроллером RTU или компактным ПЛК, который собирает показания датчиков и передаёт их по каналу связи на центральный диспетчерский сервер.

Каналы передачи данных выбираются исходя из инфраструктуры объекта: GSM/GPRS-модемы — наиболее распространённое решение для муниципальных сетей; радиоканал — для зон без покрытия сотовой связи; Ethernet/оптика — для объектов с развитой кабельной инфраструктурой.

На диспетчерском уровне программное обеспечение SCADA или MES отображает мнемосхему сети, графики трендов и журнал аварийных событий. Диспетчер получает уведомления об отклонениях по SMS или e-mail без необходимости постоянного визуального наблюдения за экраном.

Преимущества телеметрии для ВКХ и промышленности

Внедрение телеметрии на объектах водоснабжения даёт конкретные измеримые результаты. Время реакции на аварию сокращается: диспетчер получает сигнал немедленно, а не когда потребитель сообщает об отсутствии давления.

Коммерческие потери от утечек фиксируются балансовым методом — разница между подачей и учтённым потреблением становится видна в режиме реального времени. Это позволяет локализовать участок с потерями без обходов трассы. Экономия электроэнергии достигается за счёт оптимизации графика работы насосов по реальному потреблению, а не по расписанию.

Типовой состав оборудования АСУ ТП водоснабжения

  • ПЛК (Siemens S7, ОВЕН ПЛК, Schneider Modicon и аналоги) — основной контроллер управления насосами и обработки сигналов КИПиА
  • Частотные преобразователи (ЧРП) — плавный пуск и регулирование производительности насосов по давлению или расходу
  • Датчики давления — контроль давления в напорном и всасывающем трубопроводах, защита от гидроудара
  • Датчики уровня (ультразвуковые, гидростатические) — управление водоподъёмом по уровню в резервуаре или скважине
  • Электромагнитные расходомеры — коммерческий и технологический учёт водопотребления
  • Анализаторы качества воды — контроль pH, мутности, остаточного хлора, проводимости в потоке
  • Шкаф управления (ШУН) — силовая и управляющая часть, автоматы защиты, релейная логика, блок питания
  • GSM/GPRS-модем или промышленный маршрутизатор — канал телеметрии для передачи данных на диспетчерский пункт
  • SCADA-система или облачная панель мониторинга — визуализация, архивирование, управление с диспетчерского места

Этапы внедрения автоматизации на водозаборном объекте

Работа начинается с технического обследования: специалисты изучают существующую схему водоснабжения, состав насосного оборудования, наличие или отсутствие КИП, состояние кабельных трасс и шкафов управления. По итогам обследования формируется техническое задание.

На этапе проектирования разрабатываются принципиальные электрические схемы, схемы автоматизации (SAT), спецификация оборудования. После согласования с заказчиком выполняется поставка оборудования, монтаж кабеленесущих конструкций, прокладка кабельных линий, монтаж датчиков и шкафов управления.

Пусконаладка включает программирование ПЛК, настройку ЧРП, калибровку датчиков, проверку алгоритмов защиты и управления, испытания в режиме холостого хода и под нагрузкой. Завершает работу сдача в эксплуатацию с передачей исполнительной документации.

Типичные ошибки при автоматизации водоснабжения

Одна из наиболее частых ошибок — выбор датчиков давления без учёта гидроударов. На насосных объектах пиковые давления при пуске могут в 2–3 раза превышать рабочее значение, что выводит дешёвые датчики из строя в первые недели эксплуатации.

Вторая распространённая ошибка — неправильная настройка алгоритма защиты от «сухого хода». Если задержка срабатывания слишком велика или датчик уровня размещён некорректно, насос работает без воды достаточно долго, чтобы получить тепловое повреждение.

Третья ошибка — отсутствие резервного канала связи в системе телеметрии. При пропадании GSM-сигнала объект выпадает из мониторинга. Надёжное решение предусматривает резервирование канала или локальную буферизацию данных с последующей передачей при восстановлении связи.

ПараметрБез автоматизацииС автоматизацией АСУ ТП
Реакция на аварию30–120 минут (звонок дежурного)1–3 минуты (автоматическое уведомление)
Контроль давленияПериодические обходыНепрерывный, 24/7
Учёт водопотребленияРучной съём показанийАвтоматический, архив в SCADA
Расход электроэнергииНасосы работают по расписаниюОптимизация по реальной нагрузке
Контроль качества водыЛабораторный, 1–2 раза в суткиОнлайн-анализаторы в потоке
Численность дежурного персонала2–3 человека на смену1 диспетчер на несколько объектов

Интеграция с АСКУЭ и диспетчерскими системами

Современные объекты водоснабжения всё чаще требуют интеграции системы автоматизации с вышестоящими информационными системами: АСКУЭ (автоматизированный коммерческий учёт энергоресурсов), муниципальными ГИС, системами производственного учёта. Протоколы обмена данными — Modbus RTU/TCP, OPC UA, MQTT — позволяют передавать показания расходомеров, счётчиков электроэнергии и анализаторов качества воды напрямую в корпоративные базы данных.

Для муниципальных водоканалов это особенно актуально: регуляторы требуют предоставления данных о водозаборе и качестве воды в цифровом виде. Автоматический экспорт данных из SCADA исключает ручной перенос и связанные с ним ошибки учёта.

Регуляторные требования и нормативная база

Автоматизация объектов водоснабжения выполняется с учётом действующей нормативной базы: СП 31.13330 (Водоснабжение), ГОСТ Р 51232 (Вода питьевая), СанПиН 2.1.3684-21, а также требований Ростехнадзора к защитным блокировкам насосного оборудования.

На объектах с подземным водозабором дополнительно учитываются требования лицензии на водопользование и условия согласования зон санитарной охраны. Проект автоматизации в таких случаях должен быть согласован с органами Роспотребнадзора в части размещения аналитического оборудования в зоне санитарной охраны первого пояса.

Реализованный проект

Автоматизация водозаборного узла, Краснодарский край

Автоматизация водозаборного узла, Краснодарский край (2023)

Автоматическое управление насосами и контроль параметров воды

ВодоснабжениеКИПиА2023
Подробнее о проекте

В Ростовской области выполнен проект автоматизации системы водозабора на базе скважины для промышленного предприятия.

Целью проекта было обеспечение стабильного водоснабжения за счёт внедрения автоматического управления и непрерывного мониторинга параметров.

Выполнен монтаж кабеленесущих конструкций, модернизация шкафов управления насосным оборудованием, установка контрольно-измерительных приборов и автоматики (КИПиА), включая датчики уровня и давления.

Проведены прокладка и расключение кабельных линий, электроизмерительные испытания и пусконаладочные работы.

В результате реализована система автоматического управления водоподъёмом, обеспечен стабильный контроль параметров хранения воды, повышена надёжность водоснабжения и снижено участие обслуживающего персонала.
