Автоматизация и электромонтаж энергетических объектов

Типичные системы и задачи

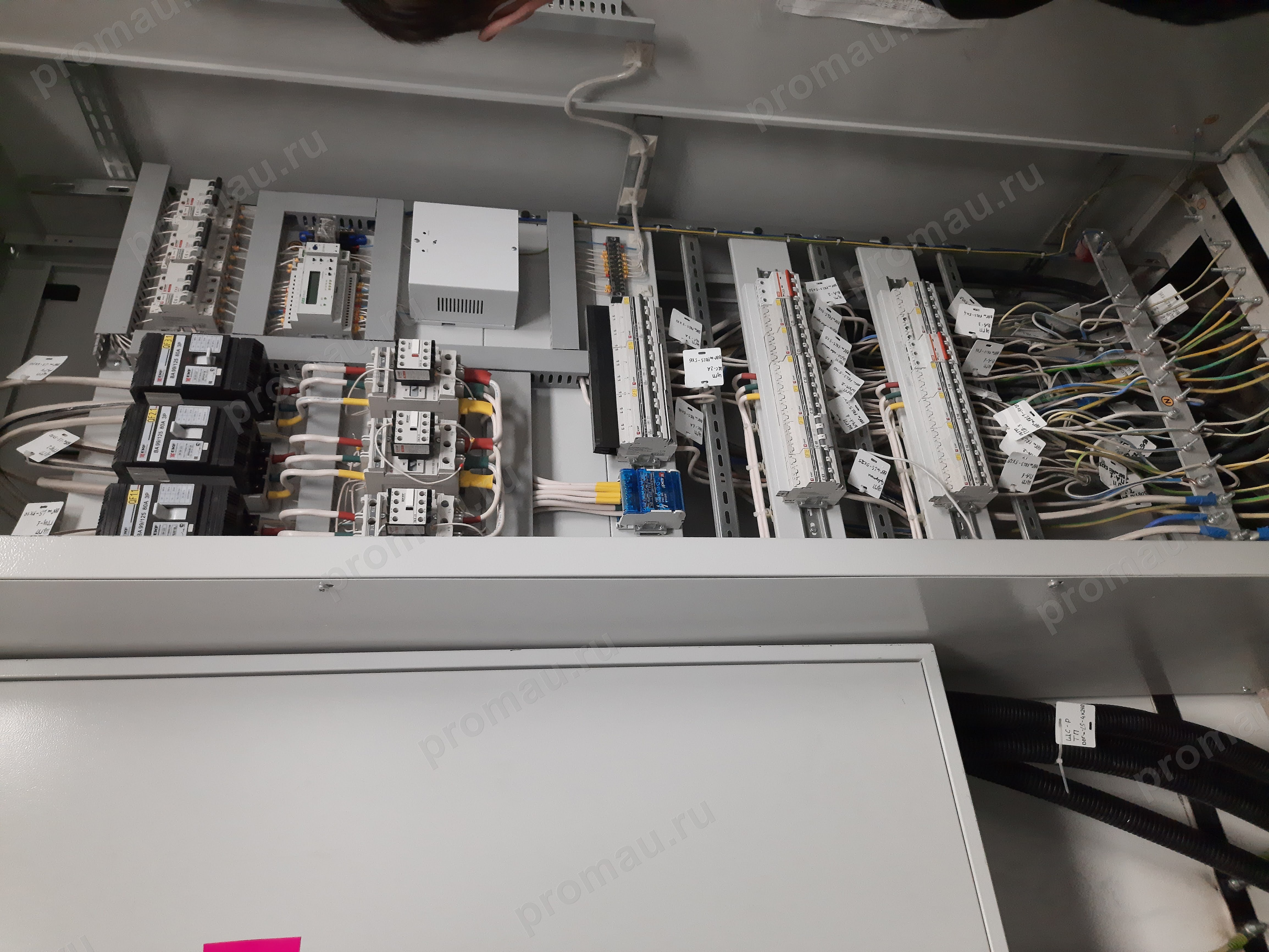

• электромонтаж распределительных устройств и шкафов защиты;
• монтаж цепей сигнализации, блокировок и дистанционного управления;
• подключение счётчиков электроэнергии и систем коммерческого учёта;
• интеграция аварийных и предупредительных сигналов с диспетчерским уровнем;
• монтаж устройств АВР, реле защиты и шин заземления;
• прокладка силовых и контрольных кабельных трасс по ПУЭ;
• подготовка к пусконаладке и комплексному опробованию.

На энергетических объектах особенно важна аккуратная маркировка всех цепей, корректная прозвонка и документирование подключений до начала пусконаладочных работ. Любая ошибка в цепях оперативного тока, обнаруженная при ПНР, останавливает работы и увеличивает затраты.

Типы энергообъектов и смежные разделы

К энергетическим объектам относятся трансформаторные подстанции (ТП) с РУ-0,4 и РУ-6/10 кВ, распределительные устройства низкого напряжения, резервные дизельные генераторные установки (ДГУ), системы гарантированного электроснабжения с АВР, а также узлы учёта и телемеханики.

Энергетическая инфраструктура тесно связана с дата-центрами, производственными линиями и котельными. На таких объектах надёжность электроснабжения является основой для всех инженерных систем.

Связанные услуги: электромонтаж промышленных объектов, монтаж КИПиА, пусконаладка.

Системы коммерческого учёта электроэнергии

На энергетических объектах коммерческий учёт — обязательное техническое требование. Автоматизированные информационно-измерительные системы коммерческого учёта (АИСКУЭ) позволяют фиксировать потребление по зонам суток, контролировать небаланс и автоматически передавать данные в сетевую организацию.

Монтаж систем учёта включает установку счётчиков с импульсными или интерфейсными выходами (RS-485, Modbus RTU), прокладку линий связи, установку УСПД и концентраторов данных, настройку каналов передачи. Важным требованием является синхронизация времени всех узлов системы — ошибки в часах счётчиков ведут к расхождениям с данными сетевой организации.

• монтаж счётчиков класса точности 0,5S и 1,0;
• прокладка интерфейсных линий RS-485/Ethernet;
• установка УСПД, концентраторов и серверов сбора данных;
• интеграция в АИСКУЭ сетевой организации или собственную SCADA.

Телемеханика и диспетчеризация энергообъекта

Для удалённых подстанций и распределительных узлов диспетчерский мониторинг реализуется через контроллеры телемеханики (RTU). Они собирают состояния выключателей, текущие измерения тока и напряжения, сигналы защит и аварийной сигнализации и передают их на диспетчерский пункт по GPRS, GSM или выделенной линии.

На промышленных предприятиях диспетчеризация энергообъекта нередко встраивается в общую SCADA-систему наряду с технологической автоматикой. В этом случае важно разграничить уровни доступа и информационно отделить технологический и энергетический сегменты АСУ ТП.

Смотрите также страницу систем телеметрии и диспетчеризации и раздел пусконаладки.
