Тепловые пункты (ИТП, БТП)

Автоматизация тепловых пунктов включает управление отоплением, горячим водоснабжением, погодозависимую коррекцию, диспетчеризацию и интеграцию с системами учёта ресурсов.

Индивидуальные (ИТП) и блочные (БТП) тепловые пункты — инженерные узлы, где сходятся контуры отопления, ГВС, теплосчётчики, насосные группы и регулирующие клапаны. Качество автоматики здесь напрямую влияет на энергопотребление здания или комплекса, а ошибки в подключении или логике регулирования приводят к дискомфорту, перерасходу ресурсов или повторным выездам наладчиков.

ПромАвтоматика Юг выполняет электромонтаж, монтаж КИПиА и пусконаладку на тепловых пунктах в рамках инженерного субподряда на промышленных и коммунальных объектах ЮФО.

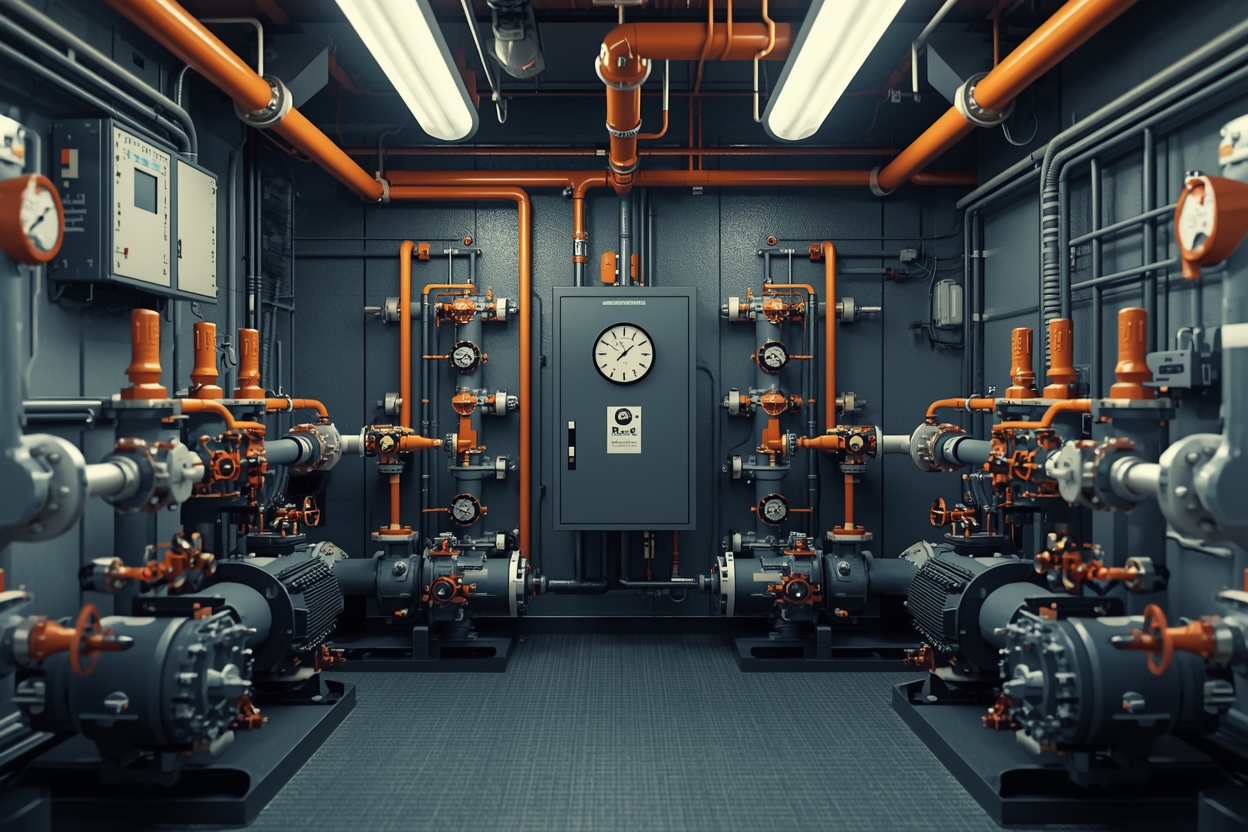

Тепловой пункт: насосы, регулирующие клапаны и шкаф автоматики

Состав систем

Что автоматизируется в тепловых пунктах

Типичные системы и задачи

погодозависимое регулирование температуры теплоносителя;
управление насосными группами отопления и ГВС;
регулирующие и балансировочные клапаны с электроприводами;
контроль давления в подающем и обратном трубопроводах;
учёт тепловой энергии и расхода теплоносителя (теплосчётчики);
аварийная сигнализация: превышение давления, аварийная температура, утечка;
диспетчеризация, удалённый мониторинг и управление.

На объектах ЖКХ и коммерческой недвижимости особенно ценится компактность и надёжность системы, поскольку оборудование нередко размещается в ограниченном пространстве тепловой шахты или подвального узла. Контроллер управления и полевые приборы должны работать стабильно при перебоях питания и температурных флуктуациях в узловом помещении.

Состав оборудования и смежные объекты

Стандартный ИТП или БТП включает электронный регулятор с модулями ввода-вывода, температурные датчики (подача, обратка, ГВС, наружный воздух), датчики давления, теплосчётчик с вычислителем, регулирующий клапан с приводом (Belimo, Esbe, Siemens) и циркуляционные насосы с управлением по частоте или по расписанию.

Тепловые пункты тесно связаны с котельными и системами централизованного теплоснабжения. В рамках инженерной инфраструктуры промышленного предприятия ИТП нередко включается в общую систему диспетчеризации вместе с другими инженерными узлами.

Связанные услуги: промышленная автоматизация, монтаж КИПиА, пусконаладка.

Практика реализации

Что важно при автоматизации теплового пункта

Инженерные особенности объектов

Тепловые пункты требуют точной настройки алгоритмов регулирования с учётом реальных характеристик теплоносителя, циркуляционных насосов и параметров здания. Неправильная наладка регулятора или некорректная уставка защиты давления приводит к постоянным срабатываниям или перегреву системы отопления.

Монтаж приборов давления, температуры и расхода, а также подключение регулирующих клапанов должны быть согласованы с будущей логикой регулирования ещё на этапе монтажа, а не только в ходе пусконаладки.

Отдельный вопрос — работа системы в переходных режимах: при пуске после плановой остановки, при резком изменении нагрузки, при снижении давления в теплосети. Эти сценарии должны быть проработаны в алгоритме и протестированы до сдачи объекта.

Где особенно востребованы тепловые пункты

Автоматизация ИТП и БТП актуальна для жилых и коммерческих комплексов, промышленных предприятий с собственными тепловыми узлами, объектов АПК и социальной инфраструктуры. В ЮФО эта тематика особенно востребована в Ростове-на-Дону и Краснодаре — в городах с развитой централизованной тепловой сетью и активным строительством.

На крупных промышленных объектах с несколькими тепловыми потребителями ИТП могут объединяться в единую систему диспетчеризации с выводом параметров всех узлов на общий диспетчерский пульт.

Смотрите также страницы котельных и диспетчеризации.

Погодозависимая автоматика

Погодозависимое регулирование: логика и настройка

Принцип работы и ключевые параметры

Погодозависимое регулирование — основной алгоритм управления современным ИТП. Контроллер непрерывно отслеживает температуру наружного воздуха и корректирует задание на температуру подачи теплоносителя по настроенному температурному графику (например, 150/70 или 95/70°C для разных диапазонов наружной температуры).

Ключевые параметры настройки: тип графика регулирования, уставки защиты по максимальной и минимальной температуре подачи, параметры ПИД-регулятора для клапана, настройки управления насосами (прямой пуск, АЧП или по расписанию), уставки давления и защиты от «сухого хода».

настройка температурного графика и точки излома;
выбор закона регулирования (ПИД, ПИ) под характеристики клапана;
уставки аварийной защиты по давлению и температуре;
ограничение скорости нарастания задания во избежание гидроударов.

Диспетчеризация тепловых пунктов

Современные контроллеры ИТП поддерживают передачу данных по сети: Modbus RTU/TCP, BACnet или проприетарные протоколы. Это позволяет включить тепловой пункт в единую систему мониторинга здания (BMS) или диспетчеризации управляющей компании.

Диспетчерский мониторинг ИТП даёт оператору возможность: видеть текущие температуры, давление и расход в реальном времени; получать уведомления об авариях без выезда на объект; удалённо корректировать уставки при сезонных изменениях. Это особенно ценно для управляющих компаний, обслуживающих несколько тепловых узлов одновременно.

Смотрите также страницу диспетчеризации и раздел пусконаладки инженерных систем.
