Автоматизация газораспределительных объектов (ГРП): основные системы и требования безопасности

Газораспределительные пункты (ГРП) — ключевые элементы системы газоснабжения, обеспечивающие снижение и стабилизацию давления газа перед подачей потребителю. Надёжность их работы напрямую влияет на безопасность, бесперебойность подачи газа и эксплуатационные затраты.

В последние годы требования к безопасности и контролю на объектах газораспределения существенно ужесточаются: усиливается роль автоматизации, удалённого мониторинга и интеграции в системы диспетчеризации. Практика показывает, что ручное управление и локальный контроль уже не соответствуют современным требованиям.

Компания «ПромАвтоматика Юг» реализует комплексную автоматизацию ГРП — от проектирования до ввода в эксплуатацию — с учётом действующих нормативов и особенностей конкретного объекта.

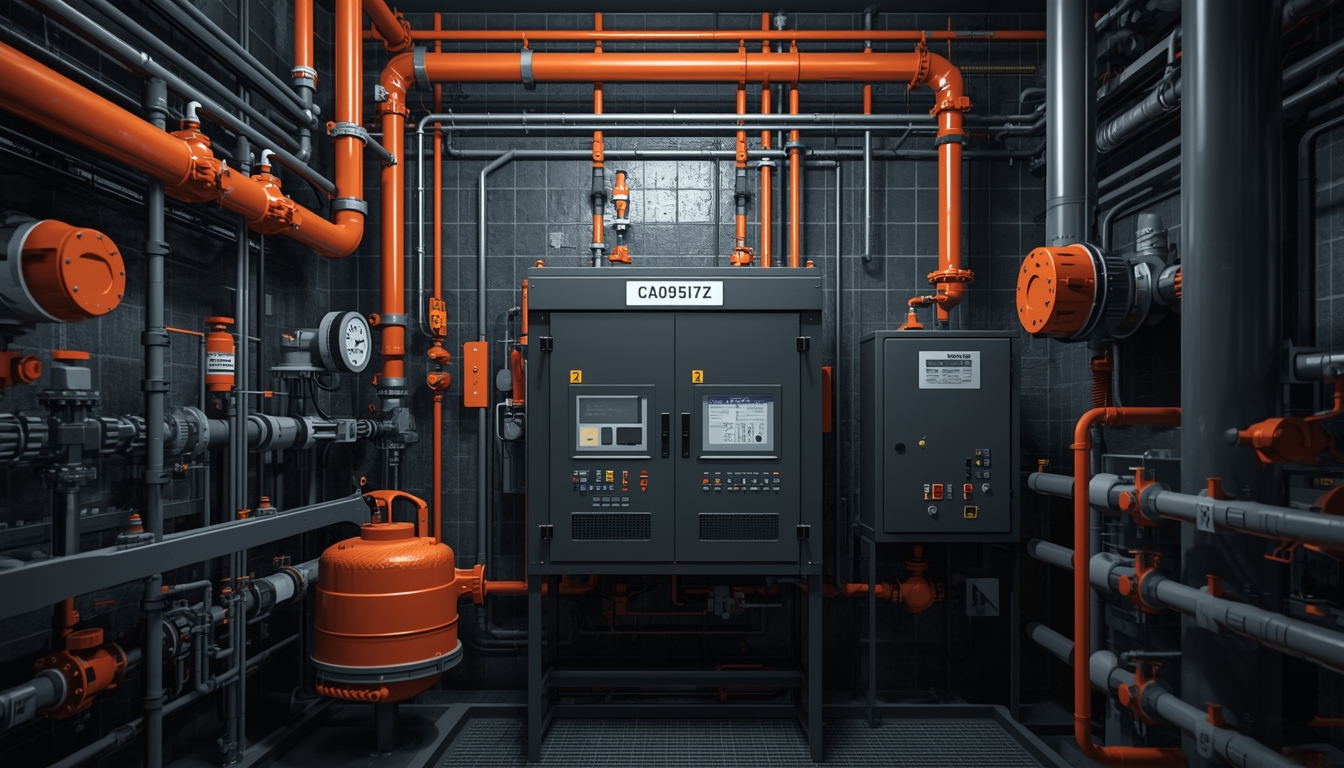

Автоматизация газораспределительных пунктов ГРП

Что такое газораспределительные объекты и их роль

ГРП — это технологический объект, предназначенный для снижения давления газа с магистрального уровня до потребительского, поддержания заданных параметров давления, фильтрации и учёта газа, а также обеспечения безопасной эксплуатации газовой сети.

Основные виды ГРП:

  • шкафные (ШРП)
  • блочные (БГРП)
  • стационарные пункты в зданиях

Ключевые технологические процессы:

  • редуцирование давления
  • контроль и стабилизация параметров
  • фильтрация газа
  • учёт расхода
  • аварийная защита и отключение

Почему автоматизация ГРП становится обязательной

Ручное управление газораспределительными пунктами перестаёт соответствовать современным требованиям безопасности. Человеческий фактор при аварии, отсутствие своевременных уведомлений и невозможность дистанционного контроля приводят к рискам, которые несопоставимы с затратами на внедрение системы автоматизации.

Автоматизация ГРП решает сразу несколько задач: исключает необходимость постоянного присутствия персонала на объекте, обеспечивает мгновенное реагирование на отклонения параметров, фиксирует все события для анализа и интегрирует объект в централизованную систему диспетчеризации.

Это особенно актуально для распределённых инфраструктур, где количество объектов не позволяет обеспечивать каждый из них постоянным персоналом.

Основные системы автоматизации ГРП

Контроль технологических параметров и защиты

Комплексная автоматизация ГРП включает несколько взаимосвязанных подсистем, каждая из которых решает конкретные задачи.

1. Контроль и регулирование давления газа

  • датчики давления на входе и выходе
  • контроль перепада давления
  • управление регуляторами давления
  • сигнализация отклонений от заданных параметров

2. Измерение технологических параметров

  • расход газа (узлы учёта)
  • температура газа и окружающей среды
  • диагностика состояния оборудования

3. Сигнализация и аварийная защита

  • автоматическое отключение при превышении давления
  • сигнализация отказов оборудования
  • контроль положения запорной арматуры
  • аварийные блокировки

4. Контроль загазованности

  • датчики метана и углеводородов
  • пороговые уровни срабатывания
  • автоматическая передача сигналов тревоги
  • интеграция с системой отключения

5. Охранная и пожарная сигнализация

  • контроль проникновения и датчики открытия дверей
  • пожарные извещатели
  • передача сигналов в диспетчерский пункт

Диспетчеризация, управление и резервирование

6. Видеонаблюдение и удалённый доступ

  • IP-камеры
  • удалённый просмотр состояния объекта
  • архивирование видеоданных

7. Диспетчеризация (АСУ ТП верхнего уровня)

  • передача данных в SCADA-систему
  • удалённый контроль параметров
  • архивирование и аналитика
  • формирование аварийных уведомлений

8. Управление запорной арматурой (при наличии электроприводов)

  • дистанционное открытие/закрытие
  • контроль положения
  • сценарии аварийного отключения

9. Резервирование и электропитание

  • источники бесперебойного питания (ИБП)
  • резервные каналы связи (GSM/радио/оптика)
  • защита от потери питания

Все подсистемы объединяются в единый инженерный контур с чётко определёнными режимами нормальной и аварийной работы.

Нормативные требования и стандарты безопасности

Автоматизация ГРП должна соответствовать требованиям правил промышленной безопасности, строительных норм и правил (СП), ГОСТов в области КИПиА и взрывозащиты, а также требованиям надзорных органов.

Обязательные функции:

  • защита от превышения давления
  • автоматическое отключение при аварии
  • контроль загазованности
  • резервирование критически важных систем
  • регистрация и архивирование событий

Соответствие нормативным требованиям должно подтверждаться на этапе проектирования и фиксироваться в исполнительной документации при сдаче объекта надзорным органам.

Взрывозащита оборудования на ГРП

Газораспределительные объекты относятся к взрывоопасным производствам, что накладывает особые требования на применяемое оборудование и монтаж.

  • применение оборудования во взрывозащищённом исполнении
  • соответствие классификации зон (0, 1, 2)
  • искробезопасные цепи
  • правильное заземление и экранирование

Ошибки в выборе класса взрывозащиты или нарушения при монтаже кабельных вводов приводят не только к нарушению требований безопасности, но и к проблемам при прохождении экспертизы и получении разрешения на ввод объекта в эксплуатацию.

Поэтому подрядчик по автоматизации ГРП обязан чётко понимать нормативную базу и иметь практический опыт работы на взрывоопасных объектах.

Этапы реализации автоматизации ГРП

Проектирование и монтаж

1. Проектирование

Ключевые задачи этапа:

  • выбор архитектуры системы
  • определение точек контроля
  • подбор оборудования с учётом взрывозащиты
  • разработка схем автоматизации и электроснабжения

Важно учитывать удалённость объекта, условия эксплуатации и требования заказчика к диспетчеризации. Архитектурные решения, принятые на этапе проектирования, определяют эксплуатационные возможности системы на весь срок службы объекта.

2. Монтаж КИПиА и электромонтаж

  • установка датчиков и исполнительных механизмов
  • прокладка кабельных линий во взрывозащищённом исполнении
  • монтаж шкафов автоматики
  • подключение систем связи

Качество монтажа напрямую определяет стабильность работы системы. Нарушения при прокладке кабелей, некорректная маркировка или неправильный выбор кабельных вводов становятся источником проблем, которые сложно устранить после завершения строительства.

Пусконаладка и интеграция

3. Пусконаладочные работы

  • настройка контроллеров и уставок
  • проверка всех сигналов по перечням
  • тестирование аварийных сценариев
  • комплексное опробование системы

Пусконаладка на газовых объектах требует строгого соблюдения последовательности работ и привлечения специалистов с допуском к работе на взрывоопасных объектах. Все результаты фиксируются в протоколах.

4. Интеграция в систему заказчика

  • подключение к SCADA-системе
  • настройка протоколов связи (Modbus, MQTT и др.)
  • обучение персонала
  • передача исполнительной документации

Интеграция с уже существующей диспетчерской инфраструктурой заказчика требует предварительного согласования форматов данных, протоколов обмена и структуры тегов. Это особенно важно при подключении к централизованным системам мониторинга нескольких ГРП.

Типовые ошибки при автоматизации ГРП

Практика показывает ряд повторяющихся проблем, которые проявляются уже в процессе эксплуатации.

1. Недостаточное резервирование

Отсутствие ИБП и единственный канал связи без дублирования приводят к потере управления объектом при отключении электроснабжения или нестабильном GSM-сигнале. На газовых объектах это недопустимо.

2. Ошибки в выборе и размещении датчиков

Установка датчиков в некорректных точках, несоответствие диапазонов измерения реальным параметрам и игнорирование температурных условий эксплуатации приводят к ложным срабатываниям и недостоверным показаниям.

3. Слабая интеграция систем безопасности

Разрозненные системы без единого управления и отсутствие автоматических сценариев отключения создают ситуацию, при которой каждая система работает сама по себе, не обеспечивая комплексной защиты объекта.

4. Проблемы с каналами связи

Нестабильный GSM-сигнал, отсутствие альтернативных каналов и недостаточная защита данных — характерные проблемы для удалённых ГРП. Решаются резервированием каналов и правильным выбором оборудования связи.

Преимущества профессиональной автоматизации ГРП

Грамотно реализованная система даёт измеримый эффект:

  • Повышение безопасности — снижение риска аварий и утечек за счёт автоматических защит и мгновенных уведомлений
  • Снижение эксплуатационных затрат — меньше выездов персонала, диагностика проблем дистанционно
  • Удалённый контроль 24/7 — постоянный мониторинг состояния без необходимости присутствия оператора на объекте
  • Быстрое реагирование — мгновенные уведомления и автоматические действия при отклонении параметров
  • Прозрачность эксплуатации — архив данных, аналитика и полная история событий

Для распределённых инфраструктур с большим количеством объектов эффект многократно усиливается: централизованная диспетчеризация позволяет одному оператору контролировать десятки ГРП одновременно.

Подробнее о составе работ и особенностях объектов — на странице типового объекта «Газораспределительные объекты (ГРП)».

Реализованные проекты на газораспределительных объектах

Проекты по автоматизации и диспетчеризации ГРП

Компания «ПромАвтоматика Юг» имеет опыт автоматизации газораспределительных объектов различного типа — от шкафных ГРП до распределённых систем с интеграцией в централизованную диспетчеризацию.

Практика реализации

В рамках реализованных проектов выполняется полный комплекс работ:

  • разработка проектной документации
  • производство шкафов автоматики
  • монтаж КИПиА во взрывозащищённом исполнении
  • внедрение SCADA и телеметрии
  • пусконаладка и ввод в эксплуатацию
  • интеграция в централизованную диспетчеризацию

На части объектов публикация фотоматериалов ограничена по условиям заказчика, однако профиль работ остаётся одним из ключевых для компании. Такой опыт полезен генеральным подрядчикам и системным интеграторам, которым нужен исполнитель с аккуратным отношением к требованиям безопасности.

Все реализованные проекты доступны в разделе «Проекты».
