Автоматизация котельных: основные системы

Материал рассчитан на тех, кто работает с котельными и должен увязать теплотехническое оборудование, КИПиА, шкафы управления и диспетчеризацию в устойчивую систему. Для котельной автоматика всегда находится на стыке безопасности и непрерывности теплоснабжения.

В отличие от абстрактных производственных схем, здесь цена ошибки быстро становится эксплуатационной: остановка, ложная авария, некорректная работа горелок, неустойчивый гидравлический режим или проблемы с резервированием насосов.

В ЮФО автоматизация котельных востребована на муниципальных, производственных и аграрных объектах. Для компании ПромАвтоматика Юг такой подход является практическим, а не декларативным: основной профиль работ связан с объектами, где электромонтаж, КИПиА, логика управления и запуск должны быть согласованы между собой на уровне реального ввода оборудования в эксплуатацию.

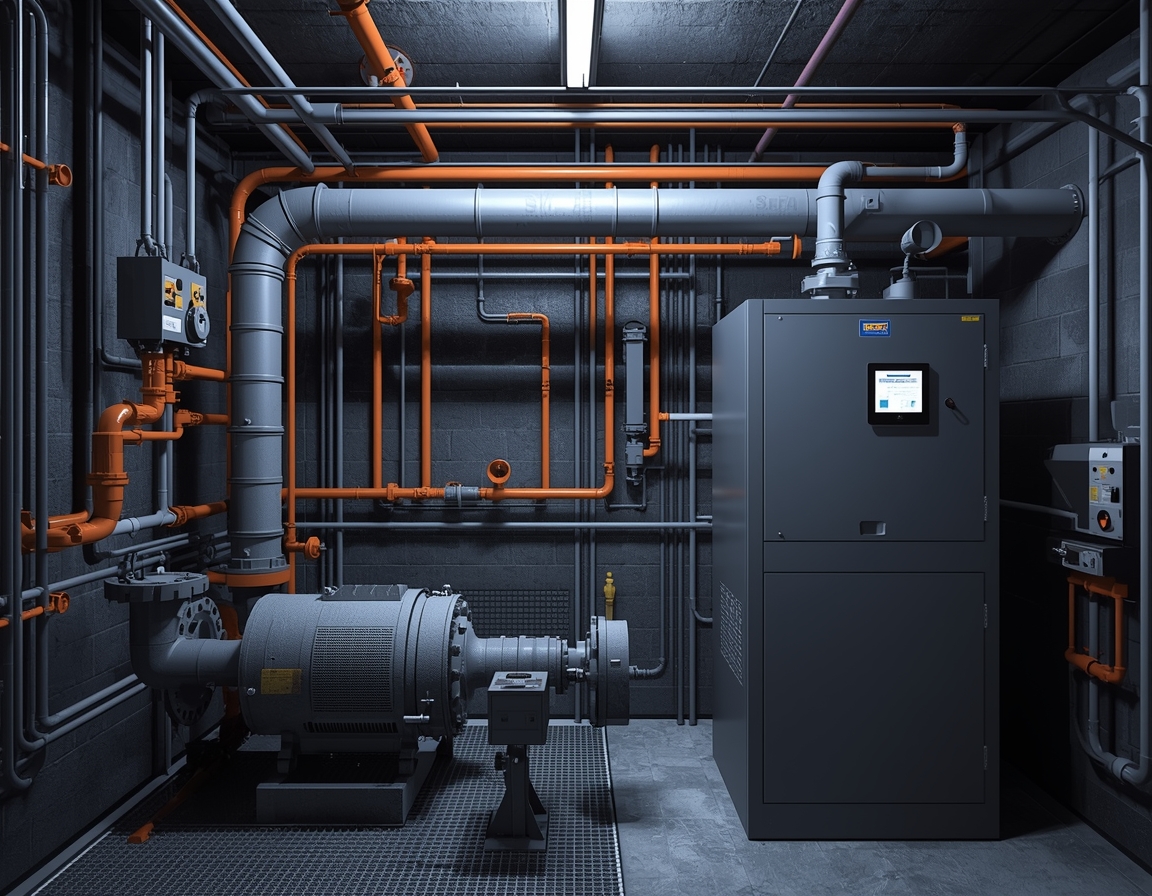

Автоматизация котельных

Какие подсистемы определяют качество автоматизации котельной

Критичны контуры горелок, насосных групп, температурных графиков, подпитки, дымоудаления, защит по давлению и температуре, а также увязка с локальным и диспетчерским управлением. Если одна из этих частей проектируется отдельно от остальных, объект становится трудноуправляемым.

На объектах из категории блочно-модульных и стационарных котельных, тепловых пунктов и коммунальных объектов это особенно заметно. На котельных автоматизация связана с защитами и насосными группами, на очистных сооружениях ключевую роль играют уровни, расход, аналитика и алгоритмы насосов, на тепличных комплексах критичны микроклимат и энергоснабжение, а на промышленных предприятиях важна увязка автоматики с уже существующей электротехнической инфраструктурой. Поэтому инженерный результат определяется не количеством устройств, а качеством их совместной работы.

С точки зрения подрядной практики это означает, что инженерные решения по теме статьи нужно закладывать с учетом последующей эксплуатации. Система должна быть не просто смонтирована, а понятна для диагностики, обслуживаема, корректно документирована и готова к реальному режиму работы. Иначе объект формально будет закрыт по актам, но останется нестабильным в эксплуатации.

Для B2B-заказчика важен еще один аспект: границы ответственности между проектировщиком, поставщиком оборудования, монтажной организацией и наладчиками. Если эти границы определены только формально, а инженерная логика не собрана в единый процесс, заказчик получает спорную зону, где каждая сторона считает проблему чужой. Поэтому грамотная реализация темы статьи всегда опирается на понятную структуру взаимодействия: кто выдает перечни сигналов, кто отвечает за питание, кто подтверждает алгоритмы, кто принимает полевые цепи и кто запускает объект в комплексе.

На чем чаще всего спотыкаются при реализации

Типовой узкий участок — это связка между силовой частью и алгоритмами: пускатели, частотные преобразователи, датчики обратной связи и блокировки должны быть согласованы так, чтобы оборудование не уходило в конфликтные режимы при переходах между ступенями нагрузки.

При этом важно различать, что именно управляет оборудованием, а что только отображает состояние. Например, диспетчеризация не заменяет автоматику, а полевой датчик сам по себе не обеспечивает устойчивый режим без корректной обработки сигнала в шкафу или контроллере. На практике ошибки в понимании этих ролей и становятся причиной проблем уже на стадии монтажа или пусконаладки.

Оборудование и инженерные элементы, без которых система не работает

В любой теме, связанной с автоматизацией и КИПиА, базовый набор оборудования формирует нижний и средний уровни системы. Нижний уровень представлен датчиками, кабельной инфраструктурой, клеммными коробками, исполнительными механизмами и сигнальными цепями. Средний уровень составляют шкафы управления, модули ввода-вывода, ПЛК, релейная логика, преобразователи интерфейсов и локальные панели оператора. Если один из этих уровней реализован формально, вся система становится нестабильной.

  • подтвердить перечни защит и межблочных блокировок
  • проверить каскадирование насосов и котлов на всех режимах
  • обеспечить локальное управление при отказе верхнего уровня
  • протестировать аварийные сценарии до ввода в эксплуатацию

На реальном объекте задача подрядчика заключается не только в физической установке этого оборудования, но и в инженерной увязке между ним. Нужны корректные перечни сигналов, понимание назначения каждого канала, согласование питания и защит, маркировка, исполнительная документация и условия для нормальной диагностики после запуска. Это особенно критично там, где объект состоит из нескольких распределенных узлов или вводится в эксплуатацию поэтапно.

Какие проблемы котельная показывает первой

Раньше всего проявляются ложные срабатывания защит, нестабильное переключение насосов, некорректная обработка аварий горелок, отсутствие корректного каскадирования и разрыв между локальным режимом и диспетчерским контролем.

На котельных это проявляется в неправильной логике резервирования и защиты, на очистных сооружениях — в ошибках по уровням, аварийным режимам и телеметрии, на тепличных комплексах — в нарушении алгоритмов микроклимата и полива, на насосных станциях — в сбоях управления группами насосов, на промышленных предприятиях — в конфликте новой автоматики со старой инфраструктурой. Практика показывает, что большая часть проблем выявляется не на бумаге, а уже при первом комплексном пуске.

Как делать автоматику котельной эксплуатационно устойчивой

Нужно закладывать не только запуск, но и последующее обслуживание: удобный ручной режим, понятную диагностику, резервирование ключевых сигналов, прозрачно описанные алгоритмы и последовательность проверки всех защит до выхода на рабочую нагрузку.

Вторая практическая рекомендация связана с поэтапной верификацией. Не стоит откладывать проверку всего комплекса до финального запуска. Гораздо надежнее заранее проходить цепи питания, прозванивать сигналы, проверять приборы, калибровать датчики, тестировать исполнительные механизмы и подтверждать обмен по интерфейсам до начала полноформатной ПНР. Такой подход снижает число накопленных дефектов и делает запуск предсказуемым.

Третья рекомендация — держать в фокусе эксплуатацию. Хорошая инженерная система должна быть удобна не только для сдачи, но и для дальнейшей работы. Это означает адекватную маркировку, понятную структуру шкафов, исполнительную документацию, возможность изолировать неисправность без остановки всего объекта и корректную диагностику аварийных режимов. Именно такие детали отличают зрелый инженерный результат от формально завершенного монтажа.

Отдельного внимания требует финальная фиксация результата после запуска. Если у подрядчика нет протоколов проверок, подтвержденных уставок, перечня замечаний, статуса резервных режимов и понятного пакета исполнительной документации, эксплуатация быстро теряет доверие к системе. Поэтому завершение работ должно оформляться не только актами, но и инженерно читаемым набором данных, по которому можно обслуживать, диагностировать и модернизировать объект без повторного расследования базовых решений. Такой пакет особенно важен при реконструкциях, сезонных остановах и последующих расширениях объекта.

Отдельно стоит учитывать роль генподрядчика и технического заказчика в подготовке запуска. Если на площадке параллельно работают электрики, монтажники КИПиА, поставщики технологического оборудования и наладчики, отсутствие общего списка контрольных точек почти гарантированно приводит к накладкам. Практически это означает необходимость заранее фиксировать готовность трасс, питание шкафов, наличие приборов, завершенность маркировки, статус контуров безопасности и комплектность исполнительной документации. Такой управленческий слой не заменяет инженерную работу, но без него даже сильная команда теряет время на ожидания и переделки.

Как тема статьи проявляется на типовых объектах

На котельных важны алгоритмы защит, каскадирование оборудования, надежность сигналов температуры и давления, а также связь с диспетчеризацией. На очистных сооружениях на первый план выходят уровни, насосные группы, аналитика и аварийные сценарии. В тепличных комплексах система определяется контуром микроклимата, полива и отопления. На дата-центрах критичны инженерный мониторинг, резервирование и связь между системами. Для газораспределительных объектов ключевыми становятся блокировки, безопасность и удаленный контроль. На насосных станциях первостепенны управление агрегатами, телеметрия и диспетчеризация. На тепловых пунктах критична погодозависимая автоматика и интеграция с диспетчерским контуром. На промышленных производственных линиях ключевую роль играют интеграция приводов, датчиков и логика управления технологическим процессом. На объектах водоснабжения и водоподготовки важны контроль качества воды, управление насосами и телеметрия. На энергетических объектах в центре внимания надёжность электроснабжения, коммерческий учёт и интеграция с АСУ ТП. Для систем телеметрии и диспетчеризации критичны устойчивость каналов связи, сбор данных в реальном времени и централизованный контроль над всеми инженерными точками.

Поэтому тема статьи не является теоретической. Она напрямую влияет на то, как проект пройдет путь от документации к рабочему режиму. Для B2B-заказчика и генподрядчика это вопрос не только качества, но и сроков ввода объекта, объема замечаний и будущих эксплуатационных рисков.

Техническая структура автоматизации котельной

Уровни автоматизации котельной

Автоматизация котельной строится по трёхуровневой архитектуре, где каждый уровень решает конкретные задачи сбора данных, обработки сигналов и управления. Полевой уровень включает первичные преобразователи — датчики давления, температуры теплоносителя и газа, расходомеры, а также исполнительные механизмы: регулирующие клапаны, задвижки с электроприводами и отсечные устройства. Эти элементы формируют сигналы по токовой петле 4–20 мА или дискретные контакты и обеспечивают прямое воздействие на технологический процесс.

Шкафный уровень представлен программируемыми логическими контроллерами (ПЛК), модулями ввода-вывода аналоговых и дискретных сигналов, релейной аппаратурой и автоматическими выключателями. Здесь происходит обработка данных по алгоритмам, реализация защит, блокировок и каскадного управления насосными группами или котлами. ПЛК обеспечивает локальное управление независимо от верхнего уровня.

Диспетчерский уровень состоит из SCADA-системы с операторскими станциями, каналами связи Ethernet, Modbus TCP/RTU или GSM-модемами для удалённого мониторинга. Уровни взаимодействуют через промышленные протоколы: полевой уровень передаёт сырые сигналы в шкафный, где они преобразуются в технологические переменные и передаются на диспетчерский для визуализации, архивирования и формирования команд. В блочно-модульных котельных (БМК) структура компактна и часто интегрирована в заводские шкафы; в стационарных котельных — распределена по технологическим помещениям с учётом протяжённых кабельных трасс и резервирования каналов связи.

Системы питания автоматики котельной

Питание автоматики котельной организуется с обязательным резервированием для поддержания работоспособности защит и управления при отключении основного источника. Цепи разделяются на группы: силовые для приводов, аналоговые для датчиков и дискретные для сигнализации. Критичные контуры — питание ПЛК, модулей ввода-вывода и исполнительных устройств защит — подключаются через источники бесперебойного питания (ИБП) с чистым синусом на выходе и временем автономии не менее 30–60 минут.

Типичные ошибки при организации питания: отсутствие разделения групп цепей, использование ИБП со ступенчатым синусом для чувствительной электроники, недостаточный запас мощности с учётом пусковых токов и отсутствие автоматического ввода резерва (АВР). Правильная схема предусматривает отдельные автоматы защиты, мониторинг напряжения и сигнализацию разряда аккумуляторов ИБП в SCADA.

Особенности пусконаладки котельной

Последовательность пусконаладочных работ

Пусконаладка (ПНР) котельной проводится поэтапно после завершения монтажа и индивидуальных испытаний оборудования. Первый этап — прозвонка и проверка цепей: целостность кабелей, правильность подключения датчиков и исполнительных механизмов, отсутствие коротких замыканий и заземлений. Далее следует настройка и калибровка первичных преобразователей, задание уставок защит по давлению, температуре и расходу.

Следующий этап — холодная прокрутка: проверка работы насосов, вентиляторов, дымососов и приводов без подачи топлива. Выполняется тестирование алгоритмов управления, блокировок и переключения на резерв. Горячая проверка включает розжиг горелок в ручном и автоматическом режимах, выход на минимальную нагрузку, стабилизацию параметров теплоносителя и отработку переходных процессов.

Завершает ПНР комплексное опробование в течение 72 часов непрерывной работы с фиксацией параметров в протоколах: значения уставок, время срабатывания защит, журнал событий ПЛК и отчёты SCADA. Все отклонения документируются в актах с указанием причин и мероприятий по устранению.

Проверки перед первым розжигом

Перед первым розжигом горелки выполняют обязательный комплекс проверок для исключения аварийных ситуаций. Контролируют давление газа на входе в котельную и перед горелкой в соответствии с проектными значениями, исправность отсечного клапана с подтверждением закрытого положения по концевым выключателям. Проверяют наличие тяги в дымоходе, работу систем дымоудаления и вентиляторов, а также срабатывание датчиков загазованности и сигнализации по CO и CH₄.

Дополнительно тестируют цепи аварийной остановки, блокировку по низкому давлению воздуха для горения и исправность запально-защитных устройств. Результаты фиксируют в протоколах предпусковой подготовки с подписями ответственных специалистов.
