Автоматизация пищевого производства: требования к системам управления и гигиенические нормы

Автоматизация пищевого производства — одна из наиболее технически насыщенных задач в промышленной автоматизации. Она объединяет требования к точности технологического управления, соблюдению гигиенических регламентов и обеспечению бесперебойной работы оборудования в условиях агрессивных сред: влаги, пара, моющих растворов и биологически активных сред переработки.

Предприятия пищевой отрасли — мясокомбинаты, молочные заводы, консервные и рыбоперерабатывающие производства — сталкиваются с двойным регуляторным давлением. С одной стороны, технологический процесс требует жёсткого соблюдения температурных режимов, дозировок, давления и времени обработки. С другой — санитарное законодательство и стандарты ХАССП предъявляют особые требования к конструктивному исполнению оборудования, прокладке кабелей, степени защиты датчиков и шкафов управления.

«ПромАвтоматика Юг» выполняет комплексную автоматизацию объектов пищевой промышленности: от проектирования структуры АСУ ТП и монтажа КИПиА до пусконаладки и сдачи системы в эксплуатацию. В этой статье — практическое руководство по требованиям к системам управления и ключевым аспектам проектирования автоматики на пищевых предприятиях.

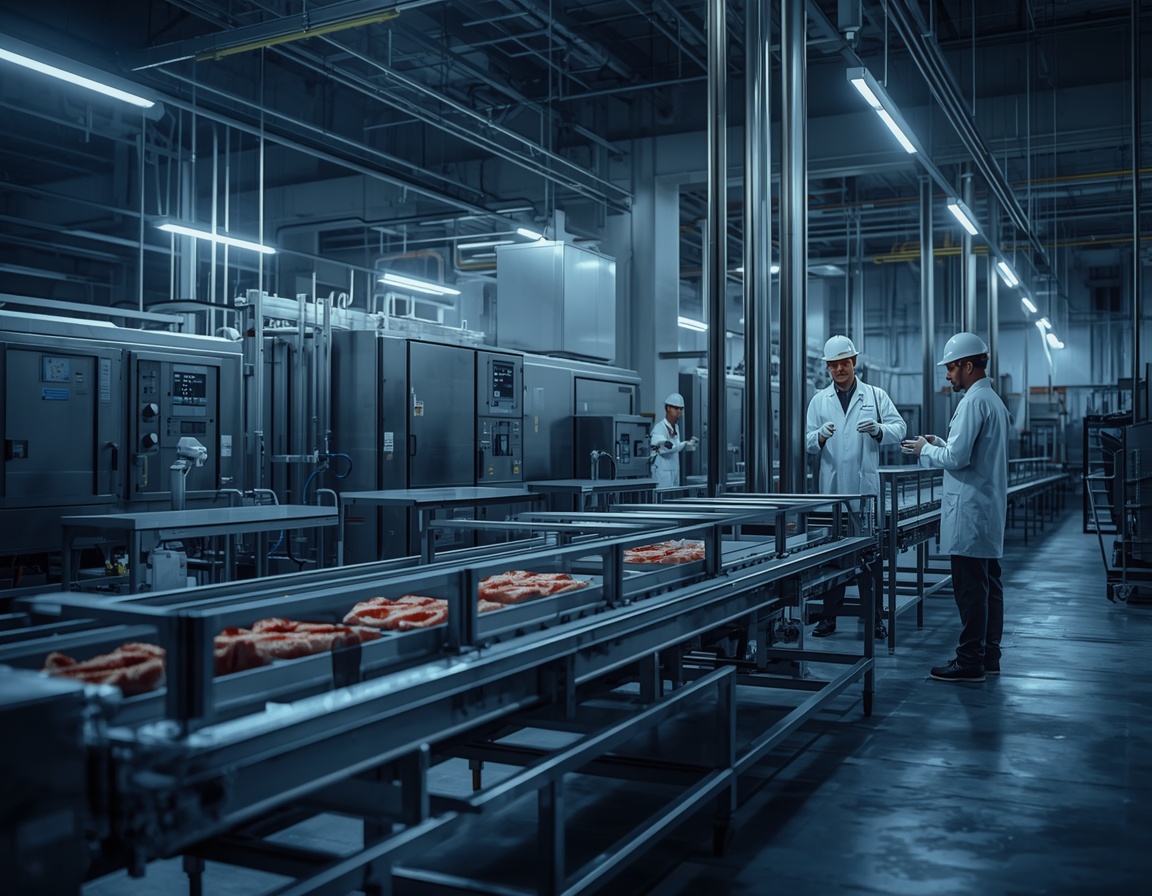

Автоматизация пищевого производства: требования к системам управления и гигиенические нормы

Почему пищевое производство требует особого подхода к автоматизации

Пищевая промышленность — не просто «ещё одна отрасль» для систем управления. Здесь пересекаются несколько принципиально важных факторов, которые делают задачу автоматизации значительно сложнее, чем на нефтехимическом или энергетическом объекте.

Во-первых, технологический процесс непосредственно влияет на качество и безопасность продукта питания. Отклонение температуры в камере созревания на несколько градусов, неточная дозировка консервантов или нарушение цикла стерилизации — всё это несёт прямые риски для здоровья конечного потребителя и регуляторные последствия для предприятия.

Во-вторых, производственная среда агрессивна по отношению к электронике и кабельным системам. Влажность 90–100%, ежедневные циклы мойки горячей водой под давлением, пары уксусной кислоты, рассолы, жиры — всё это сокращает ресурс оборудования, не предназначенного для таких условий.

  • Температурные режимы: от −30°C в морозильных камерах до +130°C в автоклавах
  • Среды: вода, пар, рассол, кислоты, щёлочи, животный жир
  • Регуляторная нагрузка: ХАССП, ТР ТС 021/2011, СанПиН, требования Россельхознадзора

Ключевые отличия от стандартной промышленной автоматизации

Главное структурное отличие — требование к «мокрому» исполнению всего оборудования. Датчики, исполнительные механизмы, кабельные проходки, шкафы управления должны допускать прямое попадание воды и периодическую мойку агрессивными средствами.

Второе принципиальное требование — гигиенический дизайн (hygienic design). Конструкция оборудования не должна создавать скрытых полостей, где могут накапливаться органические остатки. Это касается и корпусов датчиков, и кабельных лотков, и опорных конструкций шкафов управления.

Наконец, в пищевом производстве чрезвычайно важна прослеживаемость: системы управления должны фиксировать и хранить параметры каждого технологического цикла для последующего аудита и подтверждения соответствия нормативам.

Степени защиты оборудования: что означают IP65, IP66, IP69K на пищевом производстве

Выбор степени защиты IP для оборудования — не формальность, а критически важное техническое решение, которое напрямую определяет срок службы системы и расходы на обслуживание.

IP65 обеспечивает защиту от пыли и струй воды под небольшим давлением. Подходит для сухих зон переработки и упаковочных участков, где нет прямого контакта с водой или моющими средствами.

IP66 — защита от мощных струй воды. Минимально допустимый класс для зон, где периодически выполняется мойка оборудования из шланга.

IP67 и IP68 — полное погружение. Применяется для датчиков уровня и давления, установленных в ёмкостях и трубопроводах с жидкостью.

IP69K — высокотемпературная струйная мойка под давлением до 100 бар. Обязателен для оборудования в цехах убоя, разделки, термической обработки, а также везде, где применяется мойка высокого давления (CIP/SIP-системы).

  • Цеха убоя и разделки: не ниже IP69K
  • Холодильные камеры: IP65–IP66 с низкотемпературным исполнением
  • Термокамеры и автоклавы: IP65 + температурный диапазон до 150°C
  • Упаковочные зоны: IP54–IP65 (зависит от технологии)

Материалы корпусов и кабельных систем

Помимо степени защиты, для пищевых производств принципиально важен материал корпуса оборудования. Полимерные корпуса шкафов управления в зонах мойки разрушаются щелочными моющими средствами. Оцинкованные лотки корродируют от рассолов. Алюминиевые конструкции неприемлемы в цехах с кислотными средами.

Стандарт для влажных зон пищевых предприятий — нержавеющая сталь AISI 304 или AISI 316L (для кислотных сред). Кабельные лотки, стойки шкафов, кронштейны датчиков — всё должно быть выполнено в нержавеющем исполнении или иметь подтверждённое химически стойкое покрытие.

Кабельные системы в зонах мойки прокладываются в трубах из нержавеющей стали или в гофрированных трубах из пищевого полиэтилена. Открытые кабельные лотки в зонах с мойкой высокого давления не допускаются — вода попадёт под изоляцию и вызовет пробой.

Требования к КИПиА на пищевых предприятиях

  • Датчики температуры — гильзы из нержавеющей стали, соединения без скрытых полостей (тип «санитарный»), класс IP не ниже IP67
  • Датчики давления — мембрана из AISI 316L, исполнение Tri-Clamp или Varivent для прямой санитарной мойки без демонтажа
  • Датчики уровня — ультразвуковые или радарные для открытых ёмкостей, кондуктометрические или вибрационные для контроля по точке (класс IP68)
  • Расходомеры — электромагнитные с санитарными фланцами для жидких сред; Coriolis — для точного массового учёта и контроля концентрации
  • Исполнительные механизмы — пневматические клапаны и задвижки в нержавеющем корпусе, позиционеры с IP65 и выше
  • Шкафы управления — корпус AISI 304, уплотнители из пищевого силикона, нижний ввод кабелей исключён (риск затопления)
  • Кабельные проходки — герметичные сальниковые вводы, защищённые от проникновения влаги при перепаде давления
  • Маркировка — стойкая к влаге и моющим средствам, нанесённая гравировкой или лазерной печатью (не наклейки)
  • Периодичность калибровки — не реже 1 раза в год для критических параметров, с документированием в системе прослеживаемости

Архитектура АСУ ТП для пищевого предприятия

Система управления пищевым производством строится по трёхуровневой архитектуре, стандартной для промышленной автоматизации, но с рядом специфических требований на каждом уровне.

Полевой уровень — датчики, исполнительные механизмы, приводы. Как описано выше, всё оборудование должно соответствовать гигиеническому исполнению. Протоколы передачи данных: 4–20 мА, HART, Profibus PA или IO-Link для интеграции интеллектуальных датчиков.

Уровень управления — контроллеры ПЛК (программируемые логические контроллеры). На пищевых предприятиях чаще всего используются Siemens S7-300/400/1500, Beckhoff CX, Schneider Electric Modicon. Контроллеры размещаются в шкафах управления вне производственных зон мойки — в операторских помещениях или специально оборудованных нишах с климат-контролем.

Уровень диспетчеризации — SCADA-система. Позволяет оператору визуализировать текущее состояние всех технологических параметров, получать сигналы аварий, формировать отчёты по партиям и хранить историю параметров для аудиторской прослеживаемости по ХАССП.

Интеграция с системами прослеживаемости и ХАССП

Современное пищевое предприятие не может работать в режиме «чёрного ящика». Требования ТР ТС 021/2011 и внутренние стандарты крупных торговых сетей обязывают фиксировать параметры каждой технологической партии: температуру, время обработки, идентификатор оператора, результаты контрольных измерений.

АСУ ТП органично встраивается в систему ХАССП, если при проектировании предусмотрена автоматическая запись технологических параметров в базу данных с привязкой к номеру партии и временным меткам. Это исключает ручную регистрацию (и связанные с ней ошибки), обеспечивает мгновенный доступ к истории при инспекционных проверках и позволяет оперативно отозвать партию при выявлении отклонений.

Интеграция АСУ ТП с системами промышленной автоматизации и диспетчеризации — стандартная практика «ПромАвтоматики Юг» при проектировании объектов пищевой отрасли.

Специфика автоматизации мясоперерабатывающих предприятий

Мясокомбинаты и птицефабрики — наиболее требовательный сегмент пищевой автоматизации. Несколько ключевых технологических зон с разными условиями эксплуатации располагаются в одном здании, что усложняет проектирование и монтаж.

Цех убоя и первичной переработки. Температура воздуха 10–16°C, влажность близка к 100%, интенсивная мойка горячей водой. Конвейерные системы управляются через частотные преобразователи; автоматизируются скорость подачи, синхронизация линий, управление пневматическими механизмами. Всё оборудование — IP69K.

Цех разделки и обвалки. Аналогичные условия. Автоматизация весового учёта, управление сортировочными конвейерами, контроль температуры воздуха в зоне работы.

Холодильные камеры и камеры созревания. Температура от −30°C до +4°C. Автоматизация холодильного оборудования, контроль температуры и влажности, управление воздушными заслонками. Датчики — в низкотемпературном исполнении.

Термокамеры и варочные котлы. Температура до 80–100°C, пар. Управление циклами термообработки по рецептуре, регистрация параметров для прослеживаемости.

  • Синхронизация конвейерных систем через ПЛК
  • Управление пневматическими механизмами разделки
  • Автоматический весовой учёт на линиях сортировки
  • Контроль температурных режимов камер с аварийной сигнализацией

Особенности монтажа КИПиА в агрессивных зонах

Монтаж КИПиА на мясоперерабатывающем предприятии — это работа в условиях, максимально неблагоприятных для электроники и кабельных систем. Несколько принципиальных правил, которые должен соблюдать подрядчик.

Кабельные лотки прокладываются вдоль стен выше уровня мойки или внутри труб из нержавеющей стали. Горизонтальные участки лотков должны иметь уклон для отвода воды и не создавать скрытых накопительных зон. Все сальниковые вводы в шкафы управления — только снизу, с гермовводами.

Датчики устанавливаются на кронштейнах из нержавеющей стали с возможностью демонтажа без специального инструмента — для быстрой замены при плановом обслуживании. Соединения трубопроводов КИПиА — сварные или на Tri-Clamp фитингах, резьбовые соединения в пищевых средах не применяются.

Зона производстваКласс защиты IPМатериал корпусаПротокол связи
Цех убоя / разделкиIP69KAISI 316LProfibus PA / IO-Link
Холодильные камерыIP66, −40°CAISI 3044–20 мА / HART
Термокамеры / автоклавыIP65, до 150°CAISI 3044–20 мА / HART
Упаковочный участокIP54–IP65Сталь окраш. / полимерEthernet / Profinet
Операторская / шкафы ПЛКIP54Стальной лакир.Ethernet / Profinet

Типичные ошибки при проектировании автоматики пищевых предприятий

Большинство проблем, с которыми сталкиваются пищевые предприятия после ввода системы в эксплуатацию, закладываются ещё на этапе проектирования. Вот наиболее распространённые из них.

Недооценка степени защиты. Проектировщик указывает IP65 там, где реально применяется мойка IP69K. Оборудование выходит из строя в течение первых месяцев работы. Замена датчиков и ревизия шкафов в условиях действующего производства обходится значительно дороже правильного выбора с самого начала.

Открытые кабельные лотки в зонах мойки. Классическая ошибка, приводящая к замоканию кабелей, пробоям изоляции и коротким замыканиям. Кабель в металлорукаве или полимерной трубе — единственно приемлемое решение в производственных зонах мясо- и рыбопереработки.

Отсутствие резервирования критических контуров. На пищевом производстве отказ системы управления термокамерой или автоклавом — это не просто простой, а риск потери всей партии продукции и нарушение требований ХАССП. Критические контуры управления должны иметь резервные каналы измерения.

Несоответствие материалов пищевым требованиям. Использование обычных латунных клапанов, цинковых корпусов или необработанных алюминиевых конструкций в зонах контакта с продуктом или в зонах мойки нарушает санитарные нормы и создаёт риск загрязнения продукции.

Как избежать ошибок: рекомендации при выборе подрядчика

Правильный выбор подрядчика для автоматизации пищевого предприятия начинается с проверки реального опыта работы в данной отрасли — не просто «промышленной автоматизации», а именно на пищевых объектах.

Запросите у подрядчика спецификацию применяемого оборудования с указанием классов защиты IP и материалов корпусов. Добросовестный исполнитель предоставит её на этапе коммерческого предложения без дополнительных запросов.

Убедитесь, что проектная документация включает схемы трассировки кабелей с указанием типа каналов прокладки — это критически важно для последующего обслуживания и расширения системы.

Ключевой вопрос: имеет ли подрядчик опыт пусконаладки систем в условиях действующего производства? Остановка пищевого предприятия даже на несколько часов — серьёзные финансовые потери. Опытный исполнитель разрабатывает план внедрения, минимизирующий простои.

Реализованный проект

Автоматизация мясоперерабатывающего комплекса

Автоматизация мясоперерабатывающего комплекса, Ростовская область (2022)

АСУ ТП и автоматизация линий переработки до 300 голов/час

ПроизводствоАСУ ТП2022
Подробнее о проекте

В Ростовской области реализован проект реконструкции мясоперерабатывающего предприятия с внедрением автоматизированной системы управления технологическими процессами (АСУ ТП).

Проект предусматривал модернизацию производственных линий с целью увеличения производительности и обеспечения стабильного качества продукции.

Работы выполнялись в ключевых технологических зонах: цехах убоя, разделки и обвалки, холодильных камерах и консервном производстве.

Выполнен монтаж кабеленесущих конструкций и слаботочных систем, установка и расключение шкафов управления технологическими линиями, монтаж элементов пневматического управления оборудованием.

Установлены датчики, концевые выключатели и элементы автоматики конвейерных систем. Проведены электроизмерительные испытания и пусконаладочные работы.

В результате внедрена современная система автоматизации, обеспечивающая стабильную работу оборудования, повышение производительности и управляемости всех этапов переработки. Производственные мощности введены в эксплуатацию в 2022 году.
