Комплексная автоматизация инженерных систем

Статья нужна тем, кто смотрит на объект как на единую инженерную систему, где автоматизация, электромонтаж, КИПиА, телеметрия и диспетчеризация не могут развиваться независимо друг от друга.

Комплексная автоматизация отличается от набора локальных решений тем, что заранее определяет архитектуру взаимодействия разделов, последовательность запуска и правила эксплуатации. Именно это делает систему предсказуемой на реальном объекте.

Для объектов ЮФО комплексный подход особенно важен на котельных, очистных, тепличных и распределенных узлах. Для компании ПромАвтоматика Юг такой подход является практическим, а не декларативным: основной профиль работ связан с объектами, где электромонтаж, КИПиА, логика управления и запуск должны быть согласованы между собой на уровне реального ввода оборудования в эксплуатацию.

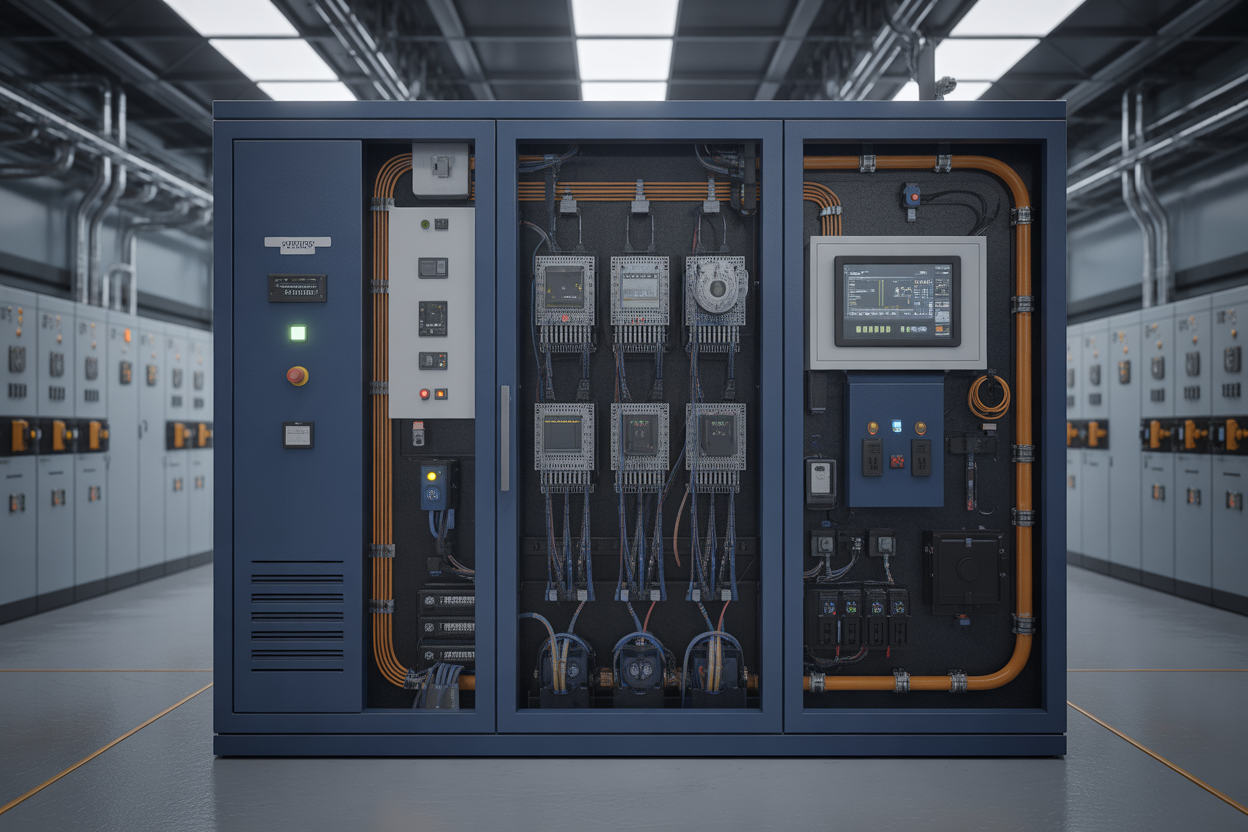

Комплексная автоматизация инженерных систем

Что делает автоматизацию именно комплексной

Комплексность появляется там, где все уровни системы проектируются с учетом общей логики: питание, сигналы, алгоритмы, человеко-машинный интерфейс, диспетчеризация, аварийное оповещение и исполнительная документация. Если хотя бы один уровень живет сам по себе, интеграция начинает рушиться на запуске.

На объектах из категории объектов, где несколько инженерных разделов должны работать как единый контур это особенно заметно. На котельных автоматизация связана с защитами и насосными группами, на очистных сооружениях ключевую роль играют уровни, расход, аналитика и алгоритмы насосов, на тепличных комплексах критичны микроклимат и энергоснабжение, а на промышленных предприятиях важна увязка автоматики с уже существующей электротехнической инфраструктурой. Поэтому инженерный результат определяется не количеством устройств, а качеством их совместной работы.

С точки зрения подрядной практики это означает, что инженерные решения по теме статьи нужно закладывать с учетом последующей эксплуатации. Система должна быть не просто смонтирована, а понятна для диагностики, обслуживаема, корректно документирована и готова к реальному режиму работы. Иначе объект формально будет закрыт по актам, но останется нестабильным в эксплуатации.

Для B2B-заказчика важен еще один аспект: границы ответственности между проектировщиком, поставщиком оборудования, монтажной организацией и наладчиками. Если эти границы определены только формально, а инженерная логика не собрана в единый процесс, заказчик получает спорную зону, где каждая сторона считает проблему чужой. Поэтому грамотная реализация темы статьи всегда опирается на понятную структуру взаимодействия: кто выдает перечни сигналов, кто отвечает за питание, кто подтверждает алгоритмы, кто принимает полевые цепи и кто запускает объект в комплексе.

Какие разделы здесь должны работать как единый контур

В единый контур должны быть собраны электроснабжение, шкафы управления, полевой КИП, ПЛК, верхний уровень, сети связи и эксплуатационные регламенты. Только при такой связке можно быстро локализовать причину сбоя и обеспечить устойчивую работу объекта после сдачи.

При этом важно различать, что именно управляет оборудованием, а что только отображает состояние. Например, диспетчеризация не заменяет автоматику, а полевой датчик сам по себе не обеспечивает устойчивый режим без корректной обработки сигнала в шкафу или контроллере. На практике ошибки в понимании этих ролей и становятся причиной проблем уже на стадии монтажа или пусконаладки.

Оборудование и инженерные элементы, без которых система не работает

В любой теме, связанной с автоматизацией и КИПиА, базовый набор оборудования формирует нижний и средний уровни системы. Нижний уровень представлен датчиками, кабельной инфраструктурой, клеммными коробками, исполнительными механизмами и сигнальными цепями. Средний уровень составляют шкафы управления, модули ввода-вывода, ПЛК, релейная логика, преобразователи интерфейсов и локальные панели оператора. Если один из этих уровней реализован формально, вся система становится нестабильной.

  • утвердить общую архитектуру системы до детализации разделов
  • свести в единый перечень сигналы, алгоритмы и интерфейсы
  • организовать единый журнал замечаний для всех участников
  • закладывать эксплуатационную диагностику как часть проекта, а не опцию

На реальном объекте задача подрядчика заключается не только в физической установке этого оборудования, но и в инженерной увязке между ним. Нужны корректные перечни сигналов, понимание назначения каждого канала, согласование питания и защит, маркировка, исполнительная документация и условия для нормальной диагностики после запуска. Это особенно критично там, где объект состоит из нескольких распределенных узлов или вводится в эксплуатацию поэтапно.

Почему разрозненные решения дают слабый результат

Разрозненные решения порождают конфликты интерфейсов, дублирование функций, неполную диагностику и провалы в ответственности. Пока объект не запущен, это выглядит терпимо, но при первом отказе или модернизации становится очевидно, что система собрана фрагментами.

На котельных это проявляется в неправильной логике резервирования и защиты, на очистных сооружениях — в ошибках по уровням, аварийным режимам и телеметрии, на тепличных комплексах — в нарушении алгоритмов микроклимата и полива, на насосных станциях — в сбоях управления группами насосов, на промышленных предприятиях — в конфликте новой автоматики со старой инфраструктурой. Практика показывает, что большая часть проблем выявляется не на бумаге, а уже при первом комплексном пуске.

Как строить комплексную систему без лишней бюрократии

Нужно определить общую архитектуру, перечни сигналов и уровни управления в самом начале, а дальше поддерживать единый инженерный контур через общие таблицы готовности, согласованные алгоритмы и прозрачную исполнительную документацию.

Вторая практическая рекомендация связана с поэтапной верификацией. Не стоит откладывать проверку всего комплекса до финального запуска. Гораздо надежнее заранее проходить цепи питания, прозванивать сигналы, проверять приборы, калибровать датчики, тестировать исполнительные механизмы и подтверждать обмен по интерфейсам до начала полноформатной ПНР. Такой подход снижает число накопленных дефектов и делает запуск предсказуемым.

Третья рекомендация — держать в фокусе эксплуатацию. Хорошая инженерная система должна быть удобна не только для сдачи, но и для дальнейшей работы. Это означает адекватную маркировку, понятную структуру шкафов, исполнительную документацию, возможность изолировать неисправность без остановки всего объекта и корректную диагностику аварийных режимов. Именно такие детали отличают зрелый инженерный результат от формально завершенного монтажа.

Отдельного внимания требует финальная фиксация результата после запуска. Если у подрядчика нет протоколов проверок, подтвержденных уставок, перечня замечаний, статуса резервных режимов и понятного пакета исполнительной документации, эксплуатация быстро теряет доверие к системе. Поэтому завершение работ должно оформляться не только актами, но и инженерно читаемым набором данных, по которому можно обслуживать, диагностировать и модернизировать объект без повторного расследования базовых решений. Такой пакет особенно важен при реконструкциях, сезонных остановах и последующих расширениях объекта.

Отдельно стоит учитывать роль генподрядчика и технического заказчика в подготовке запуска. Если на площадке параллельно работают электрики, монтажники КИПиА, поставщики технологического оборудования и наладчики, отсутствие общего списка контрольных точек почти гарантированно приводит к накладкам. Практически это означает необходимость заранее фиксировать готовность трасс, питание шкафов, наличие приборов, завершенность маркировки, статус контуров безопасности и комплектность исполнительной документации. Такой управленческий слой не заменяет инженерную работу, но без него даже сильная команда теряет время на ожидания и переделки.

Как тема статьи проявляется на типовых объектах

На котельных важны алгоритмы защит, каскадирование оборудования, надежность сигналов температуры и давления, а также связь с диспетчеризацией. На очистных сооружениях на первый план выходят уровни, насосные группы, аналитика и аварийные сценарии. В тепличных комплексах система определяется контуром микроклимата, полива и отопления. На дата-центрах критичны инженерный мониторинг, резервирование и связь между системами. Для газораспределительных объектов ключевыми становятся блокировки, безопасность и удаленный контроль. На насосных станциях первостепенны управление агрегатами, телеметрия и диспетчеризация. На тепловых пунктах критична погодозависимая автоматика и интеграция с диспетчерским контуром. На промышленных производственных линиях ключевую роль играют интеграция приводов, датчиков и логика управления технологическим процессом. На объектах водоснабжения и водоподготовки важны контроль качества воды, управление насосами и телеметрия. На энергетических объектах в центре внимания надёжность электроснабжения, коммерческий учёт и интеграция с АСУ ТП. Для систем телеметрии и диспетчеризации критичны устойчивость каналов связи, сбор данных в реальном времени и централизованный контроль над всеми инженерными точками.

Поэтому тема статьи не является теоретической. Она напрямую влияет на то, как проект пройдет путь от документации к рабочему режиму. Для B2B-заказчика и генподрядчика это вопрос не только качества, но и сроков ввода объекта, объема замечаний и будущих эксплуатационных рисков.

Стыки разделов: электрика, КИПиА и автоматика в едином проекте

Разграничение ответственности и координация разделов

При комплексной автоматизации инженерных систем чётко определяются зоны ответственности между разделами «Электроснабжение», «КИПиА» и «Автоматизация». Электрики обеспечивают силовое питание шкафов управления и приводов, включая АВР и резервные источники. Специалисты КИПиА отвечают за прокладку сигнальных и импульсных кабелей, установку датчиков и первичных преобразователей, а также за монтаж исполнительных механизмов. Подрядчик по автоматизации выполняет сборку и программирование шкафов, разработку алгоритмов управления и интеграцию всех подсистем.

Неопределённость в стыковых вопросах приводит к конфликтам на площадке: отсутствие согласованных точек подключения, нехватка резервных жил в кабелях или несоответствие мощности источников питания. Координацию разделов наиболее эффективно вести через единого технического исполнителя, который несёт общую ответственность за интеграцию. При распределённом подрядчике требуются регулярные координационные совещания с фиксацией протоколов и назначением ответственных за каждый стык.

Типичный стыковой конфликт на объекте

Классический пример — шкаф автоматизации запроектирован без выделенного места в щитовой комнате. Электрики отказываются заводить питание, ссылаясь на то, что это «не их шкаф», а подрядчик КИПиА не считает своей обязанностью организацию силового ввода. В результате монтаж останавливается, а решение требует либо перепроектирования щитовой, либо временных кабельных перемычек с последующим оформлением отклонений.

Такие ситуации возникают именно из-за отсутствия единого координатора и нечёткого распределения ответственности в проектной документации. Предварительное согласование всех стыков на стадии рабочего проектирования позволяет избежать подобных переделок и сэкономить время на площадке.

Единая диспетчерская точка для комплексного объекта

Архитектура единой диспетчеризации инженерных систем

Комплексная автоматизация подразумевает наличие единой диспетчерской точки, где оператор получает полную картину работы всех инженерных систем объекта. Это достигается через одну серверную часть SCADA, единую мнемосхему и одну точку входа для оператора. Локальные ПЛК различных подсистем объединяются в единую промышленную сеть, данные с которой поступают на центральный сервер.

Архитектура включает резервирование серверов (горячий или холодный резерв), систему бесперебойного питания и защищённый удалённый доступ для специалистов. Сервер должен обеспечивать сбор и хранение архивов параметров, ведение единого журнала событий и возможность формирования сводных отчётов по всем системам. Такая структура исключает дублирование функций и упрощает эксплуатацию.

Последствия разрозненных SCADA-систем

Типичная ошибка при комплексной автоматизации — когда каждый подрядчик поставляет собственную SCADA-систему для своей подсистемы. В результате оператор вынужден работать одновременно с несколькими интерфейсами, разными логинами и несовместимыми форматами отчётов.

Интеграция таких разрозненных систем в единую платформу после сдачи объекта требует значительных дополнительных затрат и часто приводит к потере части функционала. Стоимость постфактум-интеграции, включая разработку шлюзов и перепрограммирование, нередко превышает расходы на правильное проектирование единой диспетчерской с самого начала.
