Автоматизация производственной линии: интеграция приводов и АСУ ТП

Автоматизация производственной линии — это комплексная задача, в которой ошибка на любом этапе: неправильно подобранный привод, несогласованная логика ПЛК или пропущенный датчик положения — останавливает всю линию и срывает производственный план. Именно поэтому к проектированию АСУ ТП производственных линий нельзя подходить как к набору отдельных работ: монтаж отдельно, программирование отдельно, наладка потом.

Современное производство требует сквозной интеграции: привод должен знать о состоянии конвейера, контроллер — об уставках температурного режима в соседнем цехе, а диспетчерская — видеть всё в реальном времени. Несогласованность между уровнями автоматизации — одна из главных причин, по которой новое оборудование не выходит на проектную производительность месяцами после монтажа.

«ПромАвтоматика Юг» выполняет полный цикл работ по автоматизации производственных линий: от проектирования шкафов управления и подбора приводов до пусконаладки АСУ ТП и передачи эксплуатационной документации. В этой статье — практика внедрения, типовые ошибки и критерии, по которым стоит оценивать проект автоматизации до его начала.

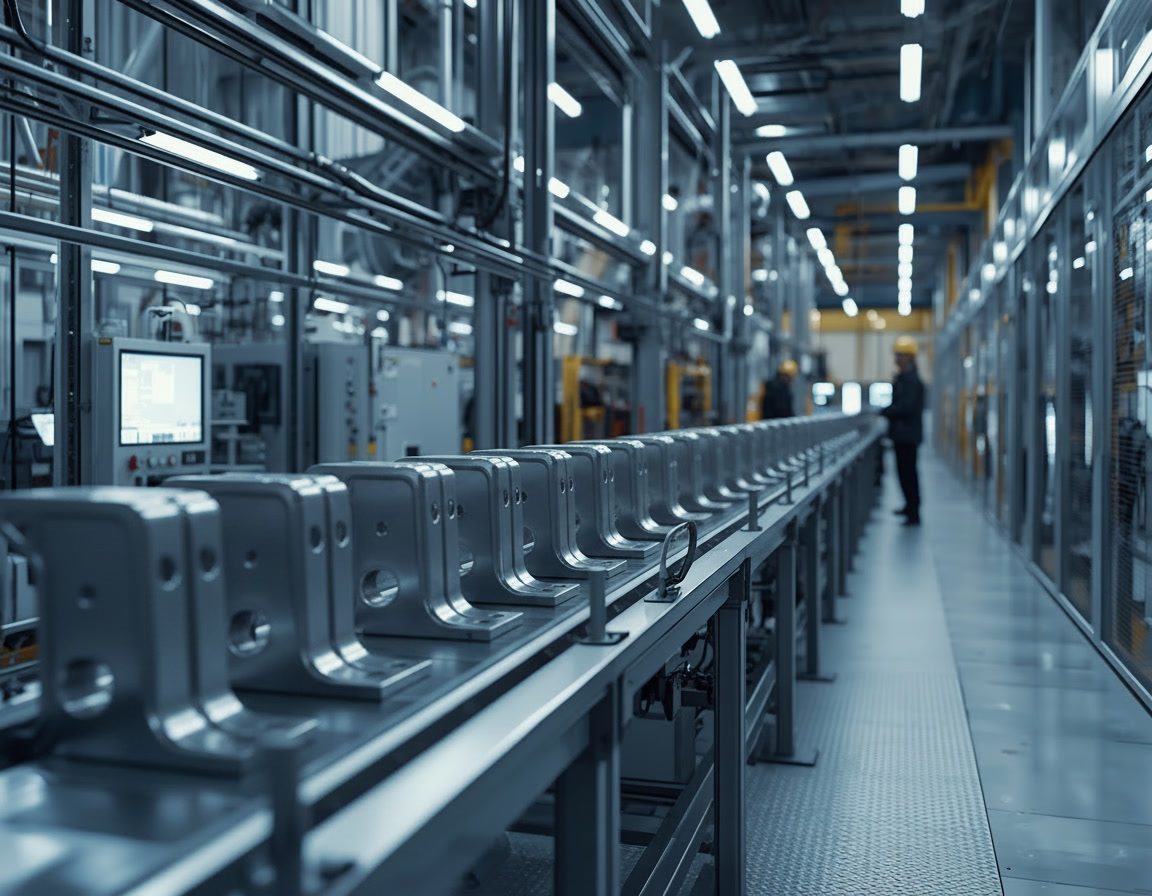

Автоматизация производственной линии: интеграция приводов и АСУ ТП

Что такое автоматизация производственной линии

Автоматизация производственной линии — это внедрение системы управления, которая координирует работу всех технологических узлов: конвейеров, приводов, исполнительных механизмов, датчиков и систем безопасности — в едином контуре.

В основе лежит программируемый логический контроллер (ПЛК), который получает сигналы от датчиков, обрабатывает технологическую программу и выдаёт управляющие воздействия на приводы и исполнительные устройства. Верхний уровень — SCADA или HMI-панель — обеспечивает визуализацию процессов и возможность ручного вмешательства оператора.

Цель автоматизации — не просто убрать ручной труд, а обеспечить стабильное качество продукта при заданной производительности и минимальном участии человека в рутинных операциях.

Ключевые компоненты системы

  • ПЛК (Siemens, ОВЕН, Schneider Electric, Allen-Bradley)
  • Частотные преобразователи и сервоприводы
  • Датчики положения, скорости, температуры, давления
  • Шкафы управления технологическими линиями
  • Промышленные сети: Profibus, Profinet, Modbus, EtherNet/IP
  • HMI-панели и SCADA-системы
  • Системы аварийной защиты и блокировок (SIL)

Интеграция частотных приводов в АСУ ТП

Частотный преобразователь — не просто регулятор скорости. В составе АСУ ТП он становится активным узлом управления, передающим в контроллер данные о токе, нагрузке, тепловом состоянии двигателя и текущей скорости. Для этого привод подключается к промышленной сети по одному из протоколов — Profinet, Modbus RTU, CANopen или DeviceNet.

Типичная ошибка при интеграции — игнорирование параметров обмена: неправильно выставленный адрес узла, несовпадение скорости обмена или некорректная группа параметров в приводе приводят к тому, что ПЛК «не видит» устройство или получает обрывы связи. Это выявляется только при пусконаладке, когда исправить схему уже дороже.

Правильная интеграция предполагает, что ещё на стадии проектирования шкафа управления каждому приводу назначены сетевой адрес, тип обмена и набор передаваемых параметров — и это зафиксировано в проектной документации, а не решается «по месту».

Типовые схемы управления приводами

На практике в производственных линиях применяются три основные схемы управления приводами:

  • Децентрализованная — каждый привод управляется локально, ПЛК отдаёт только команды пуск/стоп и уставку скорости. Просто, но теряется диагностика.
  • Централизованная по сети — все параметры приводов опрашиваются ПЛК по промышленной сети. Максимальная прозрачность и диагностика, требует грамотной топологии сети.
  • Гибридная — приводы с локальным управлением и резервным ручным режимом, объединённые в сеть для мониторинга. Оптимальна для линий с высокими требованиями к надёжности.

Выбор схемы определяется категорией линии, требованиями к диагностике и наличием резервирования.

Что должно быть согласовано до начала монтажа

  • Принципиальная электрическая схема шкафов управления, согласованная с технологом
  • Перечень приводов с указанием мощности, протокола связи и режима управления
  • Спецификация датчиков с привязкой к точкам ввода ПЛК
  • Кабельный журнал с трассами и сечениями
  • Адресация всех узлов промышленной сети
  • Алгоритм блокировок и аварийных остановов (согласован с технологом и службой безопасности)
  • Требования к визуализации: что отображается на HMI, какие параметры архивируются
  • Порядок проведения пусконаладочных работ и критерии приёмки

Этапы реализации автоматизации производственной линии

Работы по автоматизации производственной линии делятся на шесть последовательных этапов, каждый из которых влияет на результат последующего.

Проектирование включает разработку принципиальных схем, спецификацию оборудования и разработку алгоритмов управления. Именно здесь закладывается архитектура системы — изменить её после начала монтажа дорого.

Изготовление шкафов управления — сборка и внутренний монтаж в соответствии со схемами. Качество шкафа определяет надёжность всей системы: от правильной маркировки проводов до правильной установки защитной автоматики.

Монтаж на объекте — прокладка кабелей, установка датчиков, подключение приводов и шкафов управления, монтаж кабеленесущих конструкций.

Программирование ПЛК и HMI — написание и загрузка технологической программы, настройка визуализации.

Пусконаладка — поэтапная проверка работы системы: сначала в ручном режиме, затем в автоматическом, с отработкой всех аварийных сценариев.

Сдача и обучение — передача документации, обучение эксплуатационного персонала, гарантийное сопровождение.

Сроки и риски

Типичная продолжительность проекта по автоматизации производственной линии средней сложности (2–4 узла, 20–60 приводов):

  • Проектирование: 3–6 недель
  • Изготовление шкафов: 4–8 недель
  • Монтаж: 2–4 недели
  • Программирование и пусконаладка: 2–4 недели

Итого: от 3 до 5 месяцев при последовательном ведении работ.

Основные риски срыва сроков: позднее согласование алгоритмов с технологом, изменение состава оборудования после начала проектирования, недоступность строительной готовности объекта к моменту монтажа.

Сократить сроки позволяет параллельное ведение проектирования и строительной подготовки — подробнее об этом в статье «Как сократить сроки запуска объекта».

Особенности автоматизации пищевых и перерабатывающих производств

Пищевое и перерабатывающее производство предъявляет к автоматизации специфические требования, которые отличают его от, например, машиностроения или химии.

Во-первых, санитарные требования: шкафы управления в производственных зонах должны иметь степень защиты IP65 и выше, датчики — исполнение из нержавеющей стали, допускающее мойку под давлением. Это влияет на выбор оборудования ещё на стадии проектирования.

Во-вторых, температурные режимы: холодильные зоны, камеры шоковой заморозки и зоны термической обработки требуют датчиков с расширенным диапазоном и кабелей с соответствующей изоляцией.

В-третьих, требования к скорости реакции системы: в линиях убоя и разделки задержка команды управления конвейером даже на 0,5–1 секунду приводит к браку или аварийной ситуации. Это определяет требования к циклу опроса ПЛК и топологии сети.

Зонирование автоматизации на мясоперерабатывающем предприятии

Типовые зоны автоматизации производственного комплекса:

  • Цех убоя: конвейерные системы, управление подачей, автоматические ворота и блокировки
  • Цех разделки и обвалки: приводы конвейеров, весовые системы, управление подачей холода
  • Холодильные камеры: регуляторы температуры, контроль влажности, управление компрессорами
  • Консервное и упаковочное производство: синхронизация линий, управление упаковочными автоматами
  • Инженерные системы: вентиляция, водоснабжение, электроснабжение цехов

Для каждой зоны разрабатывается собственный раздел АСУ ТП, но все они объединяются в единую систему управления с общей диспетчеризацией.

ПараметрМалая линия (до 10 приводов)Средняя линия (10–40 приводов)Крупный комплекс (40+ приводов)
Архитектура ПЛККомпактный ПЛК (ОВЕН ПЛК110, Siemens S7-1200)Модульный ПЛК (Siemens S7-1500, Schneider M340)Распределённая система с удалёнными I/O
Промышленная сетьModbus RTU / RS-485Profibus DP / ProfinetProfinet / EtherNet/IP с резервированием
ВизуализацияHMI-панель 7–10″SCADA на операторской станцииSCADA с архивированием и OPC-сервером
Сроки пусконаладки1–2 недели2–4 недели4–8 недель
Типовые примененияОтдельные узлы, участкиЦех, производственная линияЗавод, перерабатывающий комплекс

Реализованный проект

Автоматизация мясоперерабатывающего комплекса

Автоматизация мясоперерабатывающего комплекса, Ростовская область (2022)

АСУ ТП и автоматизация линий переработки до 300 голов/час

ПроизводствоАСУ ТП2022
Подробнее о проекте

В Ростовской области реализован проект реконструкции мясоперерабатывающего предприятия с внедрением автоматизированной системы управления технологическими процессами (АСУ ТП).

Проект предусматривал модернизацию производственных линий с целью увеличения производительности и обеспечения стабильного качества продукции.

Работы выполнялись в ключевых технологических зонах: цехах убоя, разделки и обвалки, холодильных камерах и консервном производстве.

Выполнен монтаж кабеленесущих конструкций и слаботочных систем, установка и расключение шкафов управления технологическими линиями, монтаж элементов пневматического управления оборудованием.

Установлены датчики, концевые выключатели и элементы автоматики конвейерных систем. Проведены электроизмерительные испытания и пусконаладочные работы.

В результате внедрена современная система автоматизации, обеспечивающая стабильную работу оборудования, повышение производительности и управляемости всех этапов переработки. Производственные мощности введены в эксплуатацию в 2022 году.

Читать далее →

Если вы проектируете или реконструируете производственную линию и вам нужен подрядчик, который закроет весь цикл — от шкафа управления до пусконаладки АСУ ТП — переходите на страницу контактов. Специалисты «ПромАвтоматики Юг» подготовят техническое решение с учётом состава оборудования, требований к производительности и сроков сдачи объекта.

Работаем по ЮФО и другим регионам России. Возможен субподряд для генподрядчиков и проектных организаций.
