Автоматизация тепловых пунктов (ИТП и БТП): погодозависимое регулирование и диспетчеризация

Автоматизация тепловых пунктов — ИТП и БТП — позволяет перевести управление теплоснабжением здания или промышленного объекта с ручного режима на автоматическое регулирование с учётом реальных погодных условий. Вместо фиксированного графика подачи теплоносителя система в режиме реального времени рассчитывает требуемую температуру и расход, поддерживая комфортный микроклимат при минимальном потреблении тепловой энергии.

Большинство тепловых пунктов, введённых в эксплуатацию до 2010 года, работают без какой-либо автоматики или оснащены морально устаревшими регуляторами. Это приводит к перетопам в межсезонье, неравномерному распределению тепла по зонам, перерасходу теплоносителя и сложностям при согласовании режимов работы с теплоснабжающей организацией. Проблема усугубляется отсутствием дистанционного мониторинга: персонал узнаёт об отклонениях параметров только при обходе или аварийном вызове.

«ПромАвтоматика Юг» реализует комплексную автоматизацию тепловых пунктов — от разработки технического решения и подбора оборудования до монтажа, пусконаладки и интеграции с диспетчерским центром заказчика. В данной статье разобраны ключевые принципы погодозависимого регулирования, состав типового щита управления ИТП и требования к интеграции с SCADA.

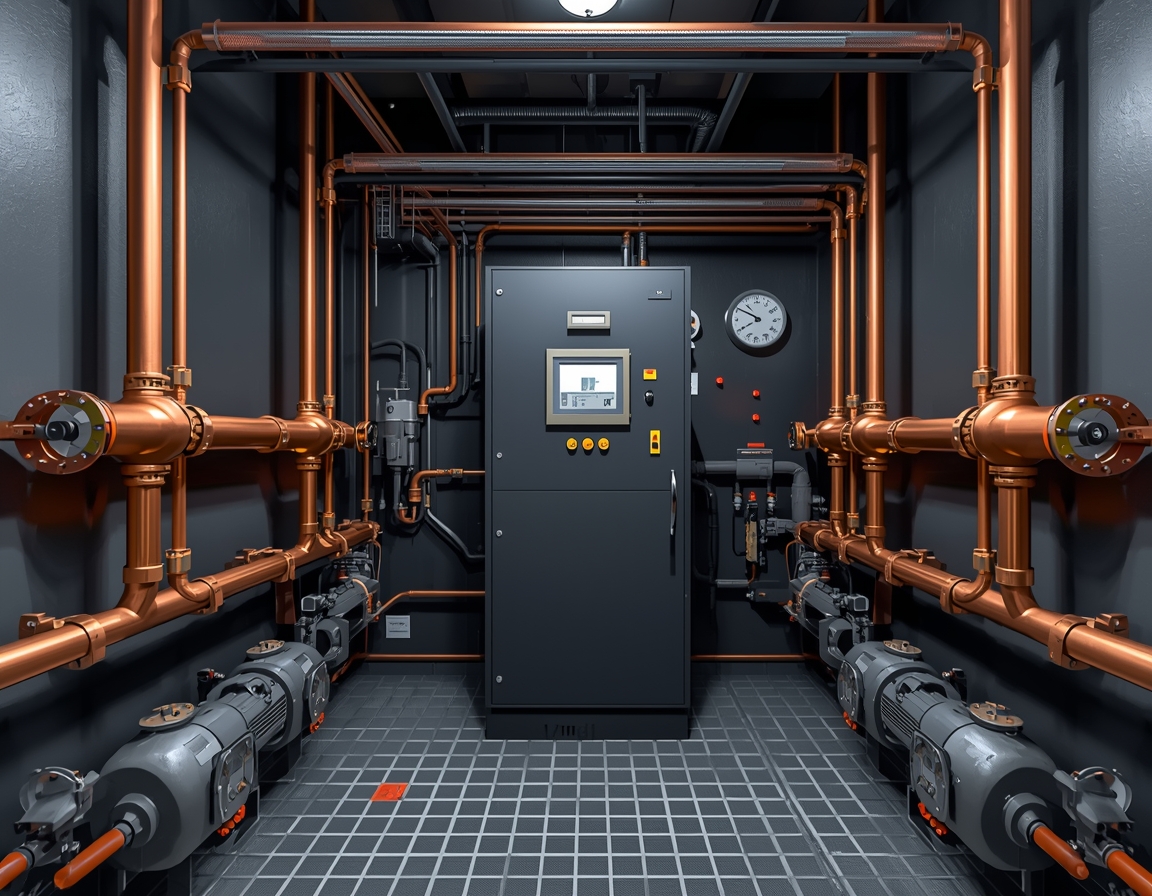

Автоматизация тепловых пунктов (ИТП и БТП): погодозависимое регулирование и диспетчеризация

Погодозависимое регулирование: как это работает

Погодозависимое регулирование — это алгоритм управления, при котором температура теплоносителя в системе отопления определяется на основании текущей температуры наружного воздуха. Контроллер ИТП непрерывно считывает показания уличного датчика температуры и вычисляет требуемую температуру подачи в соответствии с заданным температурным графиком — как правило, 95/70 или 80/60.

В классическом варианте управление осуществляется трёхходовым или двухходовым регулирующим клапаном с электроприводом. Контроллер формирует управляющее воздействие на клапан, поддерживая температуру подачи в контуре отопления по заданной кривой. При изменении наружной температуры уставка пересчитывается автоматически — без вмешательства оператора.

Дополнительно реализуется функция ночного снижения: в ночные часы и в выходные дни уставка температуры автоматически понижается на 3–8 °C, что обеспечивает экономию тепловой энергии без ущерба для комфорта. Расписание и глубина снижения настраиваются при пусконаладке под режим работы конкретного объекта.

  • Температурный график задаётся в контроллере как кусочно-линейная зависимость
  • Минимум 5–7 точек графика для корректной аппроксимации
  • Уличный датчик устанавливается на северной стороне здания в тени

Экономический эффект автоматизации

Переход от ручного управления к погодозависимому регулированию обеспечивает снижение потребления тепловой энергии на 15–25% в годовом выражении. Основная статья экономии — устранение перетопов в межсезонный период (октябрь–ноябрь, март–апрель), когда теплоснабжающие организации подают теплоноситель с избыточными параметрами.

Дополнительный экономический эффект достигается за счёт снижения потребления электроэнергии циркуляционными насосами при переводе их на частотное регулирование. Производительность насоса регулируется в зависимости от перепада давления в контуре, что снижает энергопотребление насосной группы на 30–50% по сравнению с работой на номинальных оборотах.

Срок окупаемости автоматизации ИТП при площади обслуживаемого здания от 5 000 м² составляет, как правило, 1,5–3 года с учётом стоимости оборудования и монтажных работ.

Состав шкафа автоматики ИТП

Типовой шкаф управления индивидуальным тепловым пунктом включает программируемый логический контроллер (ПЛК) или специализированный контроллер теплового пункта, модули ввода-вывода для подключения датчиков и исполнительных механизмов, а также панель оператора для локального управления и отображения параметров.

В состав измерительной части входят: датчики температуры в подающем и обратном трубопроводах первичного и вторичного контуров, датчик температуры наружного воздуха, датчики давления на всасывании и нагнетании насосов, теплосчётчик с импульсным или цифровым выходом. Для контроля ГВС устанавливаются датчики температуры холодной и горячей воды, а также датчик давления в линии подпитки.

Исполнительная часть включает: регулирующий клапан с электроприводом в контуре отопления, регулирующий клапан в контуре ГВС (при наличии), частотные преобразователи для управления насосами, пускатели или автоматы защиты двигателей резервных насосов.

  • ПЛК: Siemens LOGO!, Wago, Овен ПЛК, Honeywell Spyder или аналоги
  • Электроприводы клапанов: Belimo, Esbe, Danfoss, АМЭ
  • Датчики температуры: PT100, PT1000, NTC
  • Теплосчётчики: Взлёт, ВКТ, Landis+Gyr, Kamstrup

Контуры регулирования и их логика

Современный ИТП, как правило, содержит три независимых контура регулирования, каждый из которых ведётся собственным ПИД-регулятором контроллера.

Контур отопления — основной. Регулирующий клапан поддерживает температуру подачи в соответствии с температурным графиком. При падении температуры обратного теплоносителя ниже минимально допустимого значения контроллер принудительно прикрывает клапан для защиты от срыва теплоснабжения.

Контур ГВС — приоритетный при параллельной схеме подключения. В часы пиковой нагрузки ГВС контроллер временно ограничивает подачу теплоносителя в контур отопления для обеспечения заданной температуры горячей воды (55–60 °C). После снятия пика приоритет возвращается к отоплению.

Контур насосного оборудования — регулирование производительности насосов по перепаду давления в контуре. При снижении нагрузки частотный преобразователь снижает скорость вращения насоса, поддерживая заданный перепад. При выходе основного насоса из строя контроллер автоматически запускает резервный и формирует аварийный сигнал.

Что входит в автоматизацию теплового пункта

  • Разработка принципиальной схемы автоматизации и подбор оборудования под гидравлическую схему ИТП
  • Изготовление или комплектация шкафа управления с испытанием на стенде
  • Монтаж датчиков, приводов, теплосчётчика и кабельных трасс
  • Программирование ПЛК: температурный график, алгоритмы насосного управления, защиты
  • Настройка ПИД-регуляторов и подбор оптимальных коэффициентов в реальных условиях
  • Интеграция с диспетчерской системой: настройка протокола связи (Modbus, BACnet, MQTT)
  • Комплексные испытания в режиме реального теплоснабжения с оформлением протоколов
  • Обучение персонала заказчика и передача исполнительной документации

Интеграция с диспетчеризацией

Диспетчеризация теплового пункта решает задачу централизованного мониторинга и управления группой объектов — от одного-двух ИТП на промышленном предприятии до десятков тепловых пунктов в составе управляющей компании или ресурсоснабжающей организации.

На уровне полевых устройств контроллер ИТП формирует пакет данных, включающий текущие температуры подачи и обратки первичного и вторичного контуров, давления, текущее потребление тепловой энергии и нарастающий итог, статус насосов и регулирующих клапанов, коды активных аварий.

Передача данных осуществляется по одному из стандартных промышленных протоколов. Наиболее распространены: Modbus TCP/RTU — для интеграции с SCADA-системами собственного производства заказчика; BACnet IP — для систем автоматизации зданий (BAS); MQTT — для облачных платформ диспетчеризации и IoT-решений. Физический канал связи — GSM/LTE-модем, Ethernet или RS-485 в зависимости от инфраструктуры объекта.

  • Modbus TCP: стандарт де-факто для промышленных объектов
  • BACnet IP: предпочтителен при интеграции с BMS здания
  • MQTT + TLS: для облачных платформ и удалённых объектов
  • OPC UA: при интеграции с корпоративными АСУ ТП верхнего уровня

Что отображается на диспетчерском пульте

Диспетчерский экран теплового пункта в SCADA-системе отображает мнемосхему гидравлической схемы ИТП в реальном времени: цветовую индикацию температур теплоносителя, анимацию работы насосов и положение регулирующих клапанов.

Для каждого параметра задаются предупредительные и аварийные границы. При выходе значения за границу диспетчер получает визуальный сигнал и push-уведомление на мобильное устройство. Журнал событий фиксирует все отклонения с временны́ми метками для последующего анализа.

Тренды параметров позволяют диспетчеру оценить динамику работы ИТП за произвольный период: анализировать эффективность погодозависимого регулирования, выявлять аномалии в потреблении теплоносителя, обнаруживать деградацию оборудования по изменению рабочих характеристик до возникновения аварии.

Удалённая корректировка уставок — изменение температурного графика, расписания ночного снижения, уставок давления — доступна авторизованному диспетчеру без выезда на объект. Это особенно критично для управляющих компаний с распределённым фондом объектов.

Типовые ошибки при автоматизации ИТП

Большинство проблем с автоматизированными тепловыми пунктами возникает не на этапе монтажа, а на этапе проектирования и пусконаладки. Разберём наиболее частые.

Неправильный подбор регулирующего клапана. Клапан подбирается по расчётной пропускной способности (Kvs) с учётом перепада давлений в первичной сети. Завышенный Kvs приводит к неустойчивой работе регулятора — клапан «рыскает» в приоткрытом положении. Заниженный — к дефициту тепловой мощности при пиковой нагрузке.

Неверная установка уличного датчика температуры. Датчик, установленный на солнечной стороне или вблизи воздуховодов вентиляции, даёт искажённые показания. Контроллер «думает», что на улице теплее, и недогревает контур отопления. Датчик обязательно устанавливается на северном фасаде здания, в тени, на высоте 2,5–3 м.

Отсутствие гистерезиса в алгоритме управления насосами. Без гистерезиса насос может включаться и отключаться с высокой частотой — это резко сокращает ресурс двигателя. Корректный алгоритм предусматривает задержку повторного пуска и минимальное время работы.

  • Не игнорируйте тепловую инерцию здания при настройке упреждения
  • Проверяйте гидравлическую балансировку до начала пусконаладки
  • Документируйте все уставки и коэффициенты ПИД в паспорте системы

Особенности автоматизации БТП

Блочный тепловой пункт (БТП) отличается от ИТП заводской готовностью: насосы, теплообменники, регулирующая арматура и шкаф управления поставляются единым модулем. Это сокращает объём монтажных работ на объекте, но создаёт специфические требования к интеграции.

При использовании БТП от стороннего производителя необходимо на этапе заказа согласовать состав протоколов связи и регистровую карту контроллера. Часть производителей поставляет БТП с закрытым программным обеспечением — подключение к сторонним SCADA возможно только через шлюз или OPC-сервер.

Для крупных объектов (торговые центры, производственные корпуса, логистические комплексы) нередко применяется схема с несколькими БТП, работающими параллельно. В этом случае необходима синхронизация режимов работы и распределение нагрузки между блоками — задача, решаемая на уровне SCADA или центрального контроллера.

При модернизации существующего БТП с заменой устаревшего контроллера необходимо предварительно снять и задокументировать все уставки, температурные графики и алгоритмы защит — восстановить их из памяти штатного персонала, как правило, невозможно.

ПараметрИТП с погодозависимым регулированиемИТП без автоматики
Управление температурой подачиАвтоматически по температурному графикуВручную по заявке диспетчера
Реакция на изменение погодыНемедленная, непрерывнаяЗадержка 2–8 часов
Контроль насосного оборудованияПЧ + авторезерв + защитыПускатель, ручное переключение
Мониторинг параметровДистанционно, 24/7Только при обходе персонала
Перерасход тепловой энергииМинимален (±5% от расчётного)15–30% сверх расчётного
Диагностика отклоненийАвтоматическая, с журналом событийТолько по факту аварии

Если вашему объекту требуется автоматизация теплового пункта — перевод ИТП или БТП на погодозависимое регулирование, интеграция с существующей диспетчерской системой или полная замена устаревшего щита управления — специалисты «ПромАвтоматики Юг» выполнят обследование теплового пункта, разработают техническое решение и подготовят коммерческое предложение с учётом действующей гидравлической схемы и инфраструктуры связи вашего объекта.

Свяжитесь с нами через [страницу контактов](../contacts.html) или заполните заявку — инженер проекта ответит в течение одного рабочего дня.
