Автоматизация узлов нефтепроводов: удалённое управление запорной арматурой и системы безопасности

Автоматизация узлов нефтепроводов — одна из наиболее технически сложных задач в области промышленной автоматизации: объект работает в непрерывном режиме, находится на значительном удалении от диспетчерского пункта, а любой сбой в управлении запорной арматурой несёт риски аварийного разлива нефти и остановки транспортировки.

На большинстве действующих нефтепроводных узлов управление арматурой до сих пор осуществляется вручную или по морально устаревшим схемам: операторам приходится выезжать на объект для переключения задвижек, системы загазованности отсутствуют или не интегрированы в единую диспетчерскую, а видеонаблюдение не обеспечивает дистанционного мониторинга в реальном времени. Всё это увеличивает время реакции на нештатные ситуации и повышает риски для персонала и окружающей среды.

«ПромАвтоматика Юг» реализует проекты автоматизации узлов нефтепроводов под ключ — от разработки технического решения до пусконаладки и интеграции в диспетчерскую систему заказчика. В этой статье разобраны ключевые составляющие таких систем, типичные ошибки при проектировании и монтаже, а также реальный опыт реализации объекта в Краснодарском крае.

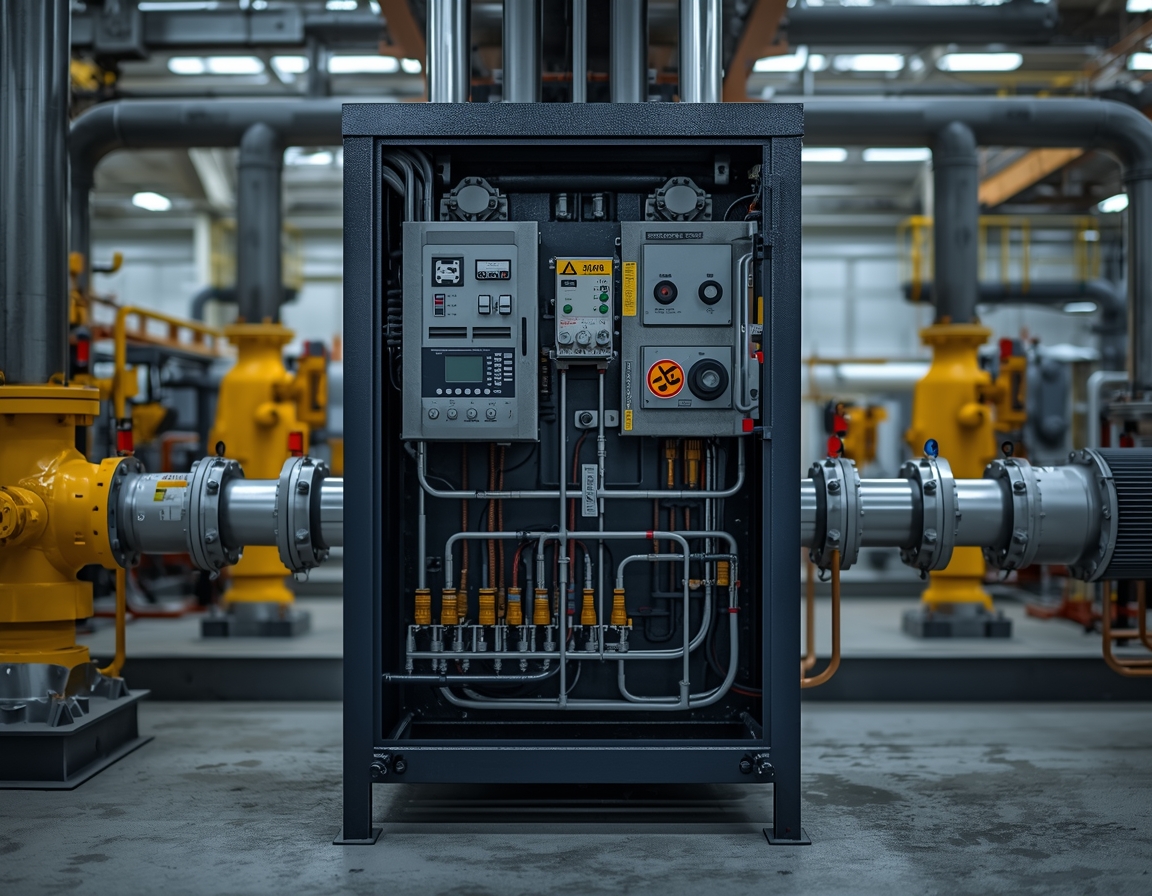

Автоматизация узлов нефтепроводов: удалённое управление запорной арматурой и системы безопасности

Что такое узел нефтепровода и почему его автоматизация критична

Узел запорной арматуры на нефтепроводе — это технологический участок, где сосредоточены задвижки, краны, обратные клапаны и вспомогательное оборудование, обеспечивающее перекрытие, переключение и распределение потоков нефти. Узлы располагаются на перегонных трассах, в точках ответвления, перед насосными станциями и на узлах учёта.

Без автоматизации управление таким объектом требует постоянного присутствия персонала или длительных выездов для ручного переключения арматуры. При аварийной ситуации — разгерметизации, превышении давления — время реакции измеряется десятками минут, а не секундами. Именно поэтому регуляторные требования к нефтетранспортным объектам (РД 153-39.4-056-00 и смежные документы) прямо предписывают оснащение узлов системами телемеханики и аварийного отключения.

  • Перекрытие потока нефти при аварии — в автоматическом или дистанционном режиме
  • Контроль положения арматуры в режиме реального времени
  • Защита персонала при загазованности территории
  • Документирование всех переключений для регуляторной отчётности

Ключевые риски при отсутствии автоматизации

Отсутствие или моральное устаревание системы управления на узле нефтепровода создаёт несколько категорий рисков одновременно.

Технологические риски: невозможность оперативного перекрытия при разгерметизации трубопровода, отсутствие контроля давления на входе и выходе узла, несвоевременное обнаружение утечек.

Риски безопасности персонала: работа в загазованной зоне без автоматического контроля концентрации углеводородов, отсутствие сигнализации при превышении порогов ПДК.

Операционные риски: ручное ведение журналов переключений, невозможность интеграции данных с корпоративными АСУ, высокие затраты на обслуживающий персонал.

Правильно выстроенная система автоматизации закрывает все три категории рисков за счёт интеграции управления арматурой, мониторинга безопасности и диспетчеризации в единый программно-аппаратный комплекс.

Удалённое управление запорной арматурой: состав системы

Основу системы дистанционного управления составляет электропривод, устанавливаемый на каждую задвижку или кран. Для нефтепроводных объектов применяются взрывозащищённые электроприводы в исполнении Ex (IECEx / ATEX) с датчиками крайних положений и моментными выключателями. Наиболее распространены приводы типа AUMA, Rotork, «Тулаэлектропривод» в зависимости от требований проекта.

Управляющий контроллер (ПЛК) собирает данные о положении арматуры, обрабатывает команды оператора и реализует логику аварийного закрытия. Для передачи данных между узлом и диспетчерским пунктом используются проводные каналы (ВОЛС, витая пара в защитных трубах) или GSM/LTE-модемы с резервированием.

  • Взрывозащищённые электроприводы Ex-исполнения на каждую единицу арматуры
  • ПЛК в шкафу управления (взрывозащищённом или в безопасной зоне)
  • Датчики давления и температуры на технологических трубопроводах
  • Канал связи с диспетчерским пунктом: ВОЛС или GSM/LTE с резервом
  • Источник бесперебойного питания для сохранения управляемости при отключении электроснабжения

Требования к шкафу управления и каналу связи

Шкаф управления на узле нефтепровода проектируется с учётом класса взрывоопасной зоны. Если шкаф устанавливается вне взрывоопасной зоны (в операторной или отдельном помещении), применяется стандартное исполнение IP54/IP65. При размещении в зоне класса 1 или 2 — взрывозащищённое исполнение или размещение в продуваемом шкафу с избыточным давлением.

Надёжность канала связи критична: потеря связи с диспетчерской не должна приводить к потере управления арматурой. Поэтому в шкафу управления реализуется локальная логика безопасности: при потере связи система переходит в безопасное состояние (арматура фиксируется в последнем положении или закрывается — в зависимости от технологической логики).

Интеграция с корпоративной диспетчерской осуществляется по протоколам Modbus RTU/TCP, HART, DNP3 или OPC UA — в зависимости от используемой SCADA-платформы заказчика.

Системы безопасности: контроль загазованности и сигнализация

Контроль загазованности — обязательный элемент системы безопасности любого нефтепроводного узла. Стационарные газоанализаторы устанавливаются в зонах возможного скопления паров углеводородов: у фланцевых соединений, сальниковых уплотнений арматуры, в приямках и низких точках рельефа. Типовые приборы — ГСМ-05, Сигнал-03, Drager Polytron — в зависимости от требований технического задания.

Система загазованности интегрируется с общим шкафом управления: при достижении первого порога (20% НКПР) подаётся световая и звуковая сигнализация, при достижении второго порога (50% НКПР) — автоматически перекрывается арматура на входе, отключается невзрывозащищённое электрооборудование, персонал выводится из зоны.

Охранная сигнализация защищает периметр узла от несанкционированного доступа: датчики движения, геркони на воротах и дверях шкафов, тревожная кнопка. Все события записываются с временной меткой и передаются в диспетчерскую.

Цифровое видеонаблюдение на нефтепроводном узле

Система видеонаблюдения решает две задачи: охранную (контроль периметра, фиксация несанкционированного доступа) и технологическую (визуальный контроль состояния арматуры и оборудования без выезда персонала).

Для взрывоопасных зон применяются видеокамеры в взрывозащищённом исполнении (Ex d, Ex e). На периметре допустимы стандартные уличные камеры IP66/IK10. Запись ведётся на сервер видеонаблюдения (NVR) или в облако; доступ — через диспетчерскую АРМ или мобильное приложение.

Глубина архива — не менее 30 суток. Видеоаналитика (детекция движения, пересечение линии, оставленные предметы) снижает нагрузку на оператора и позволяет настроить автоматические оповещения при тревожных событиях.

Правильно спроектированная система видеонаблюдения существенно сокращает количество плановых выездов персонала на объект — оператор видит состояние узла в режиме реального времени с рабочего места диспетчерской.

Что входит в полный цикл автоматизации узла нефтепровода

  • Обследование объекта, анализ существующей схемы управления и технологической документации
  • Разработка или согласование проектной документации (раздел АСУ ТП, АСОДУ, ОПС, СВН)
  • Подбор и поставка оборудования: электроприводы, ПЛК, газоанализаторы, камеры, кабель
  • Монтаж систем электроснабжения и освещения (в т.ч. взрывозащищённого)
  • Прокладка и расключение кабельных линий управления, сигнализации и связи
  • Монтаж охранной сигнализации и системы цифрового видеонаблюдения
  • Монтаж и подключение системы контроля загазованности
  • Пусконаладочные работы: проверка каналов управления, настройка логики ПЛК, калибровка датчиков
  • Настройка и ввод в эксплуатацию АРМ оператора, интеграция в диспетчерскую SCADA
  • Обучение персонала заказчика и передача исполнительной документации

Кабельные линии на взрывоопасных объектах: особенности монтажа

Прокладка кабельных линий на нефтепроводных узлах выполняется с соблюдением требований ПУЭ гл. 7.3 и ГОСТ IEC 60079-14 для взрывоопасных зон. Основные требования, которые нарушаются чаще всего:

Кабели для взрывоопасных зон должны иметь медные жилы и оболочку, стойкую к воздействию нефтепродуктов (марки КВВГнг-LS, КГнг-А-HF или аналоги). Применение кабелей с алюминиевыми жилами в зонах классов 0, 1, 2 недопустимо.

Ввод кабелей в взрывозащищённое оборудование — только через сертифицированные кабельные вводы (Ex e или Ex d) с уплотнением. Каждый кабельный ввод должен соответствовать диаметру кабеля — использование переходников без сертификата недопустимо.

  • Маркировка кабелей согласно КТП (кабельно-трассовому плану)
  • Разделение силовых и слаботочных кабелей в отдельных каналах или с соблюдением расстояний
  • Заземление экранов кабелей с одной стороны во избежание токовых петель
  • Испытание изоляции мегаомметром перед подключением

Типичные ошибки при автоматизации нефтепроводных узлов

Практика показывает несколько системных ошибок, которые встречаются при монтаже и наладке таких объектов.

Ошибка 1: неправильный выбор исполнения оборудования. Установка стандартного (не взрывозащищённого) оборудования в зонах классов 1–2 — прямое нарушение требований безопасности и основание для отказа в приёмке надзорными органами.

Ошибка 2: отсутствие резервирования питания. ИБП или дизельный генератор на узле — не опция, а требование: при отключении электроснабжения система управления должна сохранять работоспособность не менее 4 часов.

Ошибка 3: игнорирование протоколов связи диспетчерской. Шкаф управления, собранный без учёта используемой SCADA-системы заказчика, потребует переработки на этапе интеграции — со срывом сроков и дополнительными затратами.

Ошибка 4: несогласованность с проектной документацией. Монтаж «по месту» без актуализации проекта приводит к расхождению исполнительной документации с фактическим состоянием объекта, что создаёт проблемы при сдаче надзорным органам.

СистемаСоставКласс зоныПротокол интеграции
Управление арматуройЭлектроприводы Ex + ПЛК + шкаф управленияЗона 1 / Зона 2Modbus RTU/TCP, OPC UA
Контроль загазованностиСтационарные газоанализаторы + блок сигнализацииЗона 0 / Зона 1Токовая петля 4–20 мА, RS-485
Охранная сигнализацияДатчики движения, геркони, GSM-оповещениеБезопасная зонаКонтактный вход ПЛК / GSM
ВидеонаблюдениеIP-камеры Ex / стандарт, NVR, каналы передачиЗона 1 / периметрEthernet, RTSP, облачный архив
Электроснабжение и освещениеВРУ, кабельные линии, взрывозащищённые светильникиЗона 1 / Зона 2—
Диспетчеризация (АРМ)Сервер SCADA, АРМ оператора, мнемосхемаБезопасная зонаOPC UA, DNP3, Modbus TCP

Реализованный проект

Автоматизация узла нефтепровода, Краснодарский край

Автоматизация узла нефтепровода, Краснодарский край (2025)

Удалённое управление, безопасность и диспетчеризация узла

НефтепроводДиспетчеризация2025
Подробнее о проекте

В Краснодарском крае реализован проект автоматизации узла запорной арматуры на нефтепроводе с внедрением систем удалённого управления и контроля.

Проект включал полный цикл работ — от организации и планирования до ввода в эксплуатацию с интеграцией в диспетчерскую систему.

Выполнен монтаж систем электроснабжения и освещения, внедрение охранной сигнализации и системы цифрового видеонаблюдения, а также системы контроля загазованности.

Проведены прокладка и расключение кабельных линий систем управления и безопасности, выполнены пусконаладочные работы и настройка автоматизированного рабочего места оператора.

В результате реализована система удалённого управления технологическими процессами, обеспечен непрерывный контроль параметров и повышена безопасность эксплуатации объекта.
