Беспроводные технологии в промышленной автоматизации: LoRa, GSM, Wi-Fi на удалённых объектах

Беспроводная телеметрия в промышленной автоматизации решает задачу, которую кабельная инфраструктура решить не может: обеспечить непрерывный контроль удалённых объектов без прокладки километров кабеля и содержания постоянного персонала на месте. GSM-датчики, LoRa-модули, промышленный Wi-Fi — каждая технология имеет свою нишу, и выбор между ними определяет надёжность всей системы мониторинга.

Для газораспределительных пунктов, насосных станций, нефтяных скважин и водозаборных узлов, разбросанных по десяткам километров, вопрос канала связи стоит острее, чем вопрос самого контроллера. Выездная диагностика каждого объекта стоит дорого и занимает время. Аварийное отклонение давления на ШПРГ, замеченное через два часа после визита, — это потенциальный инцидент и потенциальные штрафы от надзорных органов.

«ПромАвтоматика Юг» с 2020 года реализует проекты беспроводной телеметрии на газораспределительных объектах в Краснодарском крае, Воронежской области, Республике Ингушетия и других регионах России. В этой статье — практический разбор технологий GSM, LoRa и Wi-Fi с точки зрения промышленного применения: когда что использовать, какие ограничения учитывать и как избежать типичных ошибок при проектировании систем удалённого мониторинга.

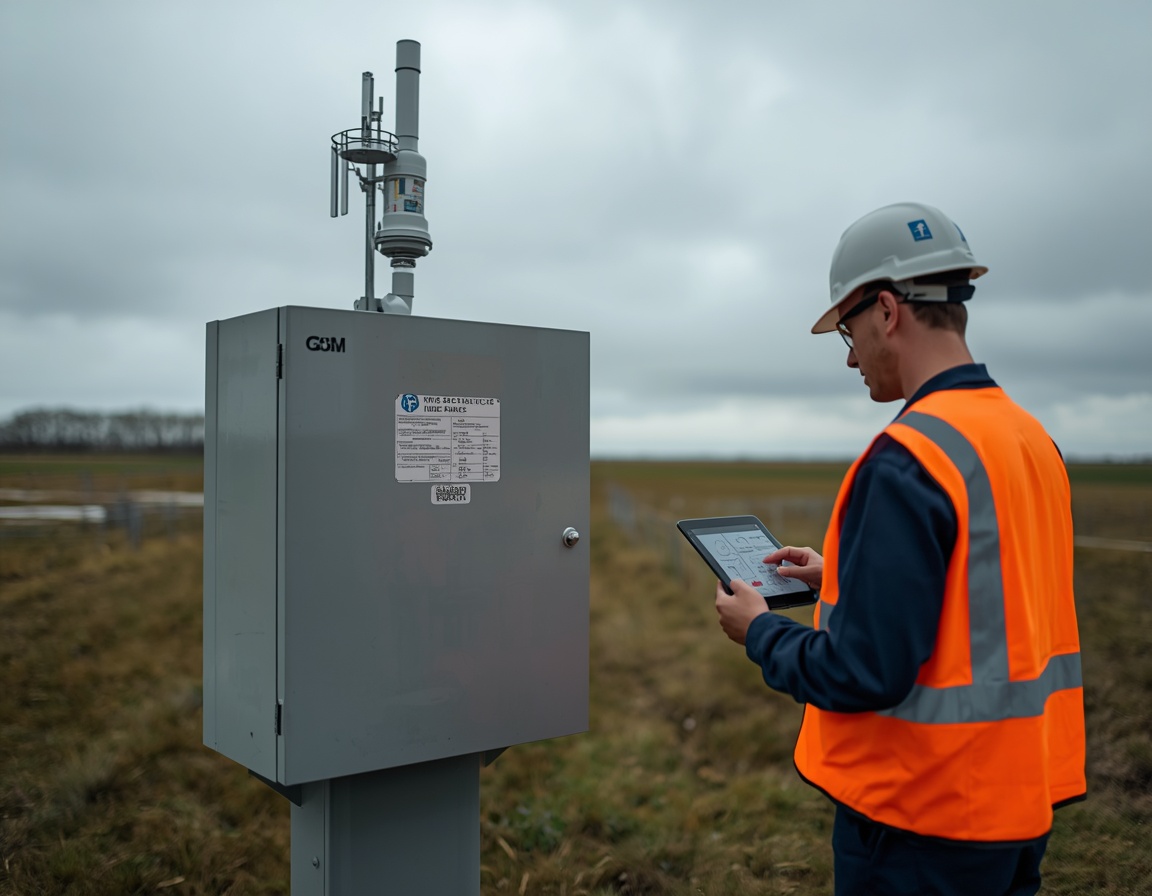

Беспроводные технологии в промышленной автоматизации: LoRa, GSM, Wi-Fi на удалённых объектах

GSM-телеметрия: стандарт для большинства удалённых объектов

GSM/GPRS/LTE — наиболее распространённый канал для промышленной телеметрии в России. Причина проста: сотовое покрытие операторов «большой четвёрки» охватывает подавляющее большинство промышленных зон, включая загородные газораспределительные объекты и трассовые насосные станции.

Контроллер телеметрии с GSM-модемом (ОВЕН ПМ210, Teleofis RTU968, ПКК «Связь» и аналоги) собирает данные с датчиков давления, температуры, загазованности и по расписанию или по событию отправляет их на сервер диспетчерского центра. Протоколы передачи — Modbus TCP, MQTT, собственные протоколы производителей. Питание — от внешней сети 220 В или от аккумулятора с солнечной панелью на объектах без постоянного электроснабжения.

Из практических ограничений: GSM-связь зависит от качества покрытия конкретного оператора в конкретной точке, задержки передачи составляют 5–30 секунд, что допустимо для мониторинга, но недостаточно для управления в реальном времени.

Преимущества GSM для промышленного мониторинга

  • Готовая инфраструктура — не нужно строить собственную сеть
  • Работа на больших расстояниях без дополнительных ретрансляторов
  • Отработанное оборудование с подтверждёнными наработками на отказ
  • Поддержка резервирования SIM-карт разных операторов
  • Возможность передачи голоса и SMS-оповещений операторам
  • Масштабирование без изменения сетевой инфраструктуры
  • Наличие сертифицированных Ex-исполнений для работы во взрывозащищённых зонах

LoRa и LoRaWAN: когда GSM не подходит

LoRa (Long Range) — технология беспроводной передачи данных на большие расстояния при минимальном энергопотреблении. Дальность в открытой местности — от 2 до 15 км в зависимости от рельефа и мощности передатчика. Скорость передачи невысока (от 0,3 до 50 кбит/с), но для телеметрии — давление, температура, состояние дискретных входов — этого достаточно.

Главное преимущество LoRa перед GSM — возможность работы устройств от батарейки в течение 3–10 лет. Это критично для датчиков на объектах без электроснабжения: катодная защита трубопровода, уровень воды в резервуаре, температура в колодцах. Кроме того, LoRa не зависит от инфраструктуры сотового оператора — актуально для белых пятен на картах покрытия.

LoRaWAN — сетевой протокол поверх LoRa, позволяющий строить частные промышленные IoT-сети. Предприятие разворачивает собственный шлюз (gateway) и подключает к нему сотни конечных устройств в радиусе нескольких километров. Сервера хранения данных — локальные или облачные (Chirpstack, The Things Network, российский «ЭРА» IoT).

Ограничения LoRa в промышленном применении

Технология LoRa имеет принципиальные ограничения, которые нужно учитывать на этапе проектирования:

  • Низкая скорость передачи исключает видеонаблюдение и передачу осциллограмм
  • Нет возможности управляющих команд в реальном времени — только мониторинг
  • Требуется развёртывание собственного шлюза или подключение к существующей LoRaWAN-сети
  • Высокая чувствительность к металлическим конструкциям и экранированию
  • Ограниченный сертифицированный ассортимент в Ex-исполнении на российском рынке
  • Работа в нелицензируемом диапазоне 868 МГц — риски помех в насыщенных промзонах

Параметры, передаваемые системой телеметрии ШПРГ

  • Давление газа на входе и выходе регулятора давления
  • Температура газа и окружающей среды
  • Концентрация горючих газов (загазованность) — порог сигнализации
  • Состояние запорной арматуры (открыто/закрыто) — дискретные сигналы
  • Состояние электроснабжения объекта и напряжение аккумулятора резерва
  • Несанкционированное вскрытие шкафа — охранная сигнализация
  • Качество сигнала GSM и статус канала связи
  • Метки времени событий и аварийных срабатываний

Wi-Fi и промышленный Ethernet: для объектов с развитой инфраструктурой

Промышленный Wi-Fi (IEEE 802.11, частоты 2,4 и 5 ГГц) применяется преимущественно на компактных производственных площадках — НПЗ, газокомпрессорных станциях, технологических узлах, где уже есть собственная локальная сеть и требуется подключить мобильные устройства или труднодоступные точки без прокладки кабеля.

Дальность промышленного Wi-Fi в открытой зоне с направленными антеннами достигает 300–500 м. Оборудование — Cisco Industrial, Moxa AWK, Hirschmann BAT. Для взрывозащищённых зон существуют Ex-исполнения (Pepwave, Phoenix Contact FL WLAN).

Ключевое ограничение — Wi-Fi не предназначен для телеметрии на больших расстояниях между разнесёнными объектами. Он эффективен внутри одной площадки, но не как замена GSM для мониторинга удалённых ШПРГ или полевых датчиков.

Сравнение технологий: когда что применять

Ориентир для выбора канала связи по типу задачи:

  • GSM/LTE — удалённые одиночные объекты (ШПРГ, ГРС, насосные), расстояния более 1 км от диспетчерского центра, объекты с постоянным электроснабжением
  • LoRa — компактные сенсоры без электропитания, батарейные устройства, собственная IoT-сеть предприятия на площадке до 10–15 км
  • Wi-Fi — внутриплощадочная интеграция, мобильный персонал, дополнительные точки подключения внутри производственного здания или куста скважин
  • Комбинирование — LoRa на полевых датчиках + GSM-шлюз для передачи агрегированных данных в диспетчерский центр
ТехнологияДальностьЭнергопотреблениеСкоростьТиповое применение в промышленности
GSM/GPRSЗона покрытия оператораСреднее (требует 220В или ёмкий АКБ)10–100 кбит/сТелеметрия ШПРГ, ГРС, насосные
LTE Cat-M1Зона покрытия оператораНизкое (IoT-режим)до 1 Мбит/сСовременные контроллеры телеметрии
LoRa2–15 кмОчень низкое (3–10 лет от батарейки)0,3–50 кбит/сБатарейные датчики, катодная защита
LoRaWAN2–15 км (до шлюза)Очень низкое0,3–50 кбит/сЧастные IoT-сети предприятий
Wi-Fi 802.1150–500 мСреднее10–300 Мбит/сВнутриплощадочная интеграция

Реализованный проект

Телеметрия ШПРГ, Воронежская область

Телеметрия ШПРГ, Воронежская область

Удалённый контроль газорегуляторного пункта

ГазТелеметрия2024
Подробнее о проекте

На объекте газотранспортной инфраструктуры в Воронежской области внедрена система телеметрического контроля шкафного пункта редуцирования газа (ШПРГ).

Проект направлен на организацию удалённого мониторинга технологических параметров и повышение безопасности эксплуатации.

Выполнен монтаж кабеленесущих систем, установка контроллера телеметрии, монтаж контрольно-измерительных приборов и автоматики (КИПиА), а также датчиков давления и других параметров.

Проведена прокладка, маркировка и расключение кабельных линий, выполнены электроизмерительные испытания и пусконаладочные работы.

В результате реализована система удалённого контроля, обеспечивающая оперативную диагностику, снижение количества выездов персонала и повышение надёжности работы газорегуляторного пункта.

Читать далее →

Если вашему предприятию требуется система беспроводной телеметрии для удалённых объектов — ШПРГ, насосных станций, газораспределительных пунктов или полевых датчиков — специалисты «ПромАвтоматики Юг» подберут оптимальный канал связи, разработают техническое решение и выполнят полный цикл работ: от проектирования до пусконаладки и сдачи системы в эксплуатацию.

Работаем по ЮФО и другим регионам России. Опыт реализации проектов телеметрии с 2020 года — в газовой отрасли, ЖКХ и промышленности.
