Электромонтаж промышленных объектов: что входит и как избежать типовых ошибок на площадке

Электромонтаж промышленных объектов — это не просто протяжка кабеля от щита до электроприёмника. Это комплекс работ, охватывающий проектную документацию, монтаж кабеленесущих конструкций, подключение силового и слаботочного оборудования, испытания и сдачу в эксплуатацию. Качество исполнения каждого этапа напрямую определяет надёжность всей производственной системы.

На промышленных площадках цена ошибки несравнимо выше, чем в гражданском строительстве. Ненадлежащий выбор кабельной трассы, неверная маркировка жил, пропущенный протокол электроизмерений — любой из этих просчётов способен остановить предприятие в момент запуска или спустя несколько месяцев после ввода в эксплуатацию. При этом значительная часть отказов автоматики и аварий на промышленных объектах обусловлена именно монтажными ошибками, а не неисправностью самого оборудования.

«ПромАвтоматика Юг» специализируется на электромонтаже в связке с монтажом КИПиА и пусконаладкой — мы выполняем весь цикл работ одной командой. Это позволяет устранять несогласованности между электриками, монтажниками КИП и пусконаладчиками ещё до того, как они превратятся в дефекты на объекте. В этой статье — подробный разбор состава электромонтажных работ и наиболее распространённых ошибок, которые нам приходится наблюдать или исправлять.

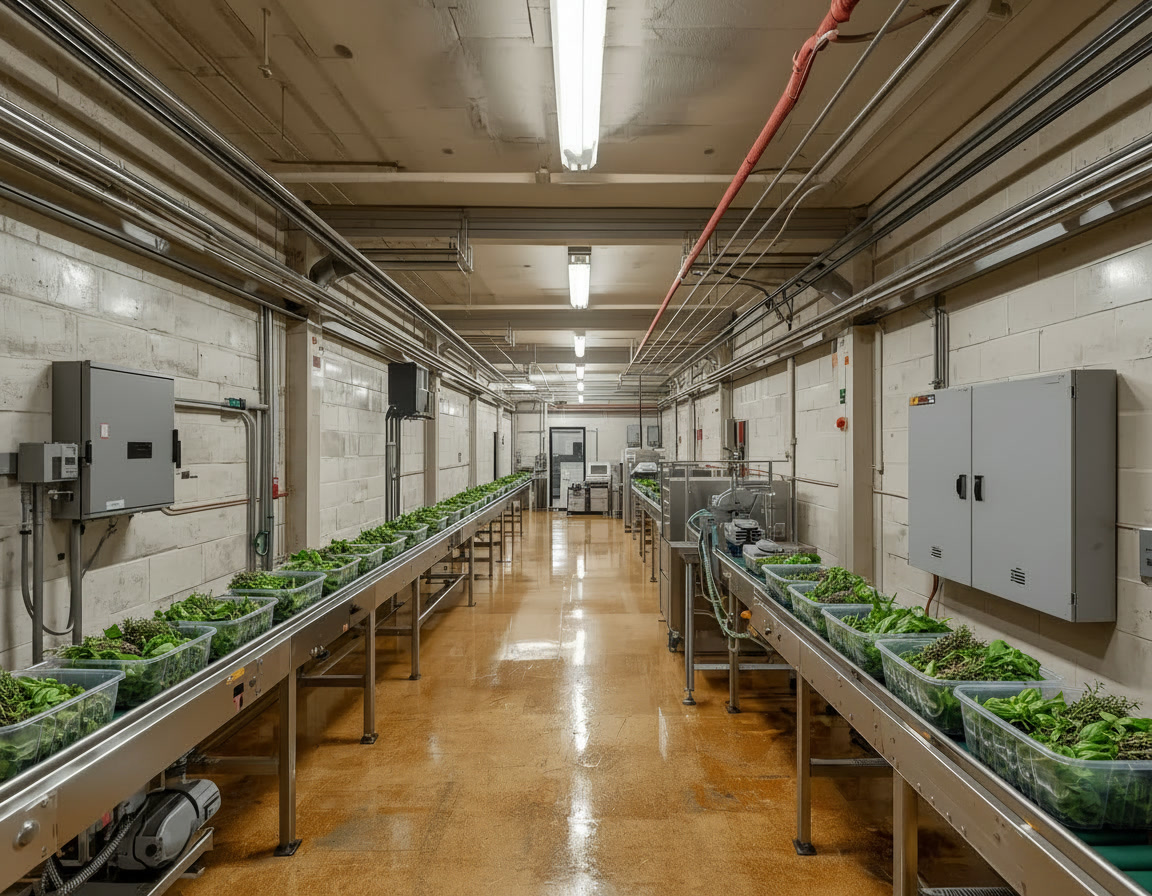

Электромонтаж промышленных объектов: что входит и как избежать типовых ошибок на площадке

Состав электромонтажных работ на промышленном объекте

Полный цикл электромонтажа включает несколько последовательных этапов, каждый из которых имеет собственные технические требования и критерии приёмки.

Первый этап — монтаж кабеленесущих систем: лотков, коробов, кабельростов, труб и скоб. Именно здесь закладывается основа для всех последующих работ: трассировка, распределение потоков по напряжению и назначению, соблюдение радиусов изгиба, расстояний до горячих поверхностей и агрессивных сред.

Второй этап — прокладка кабелей. Силовые, контрольные и слаботочные линии разводятся по раздельным лоткам, маркируются согласно проекту, укладываются с соблюдением нормируемых расстояний и зазоров.

Третий этап — монтаж вводно-распределительных устройств, щитов управления, пультов и шкафов автоматики. Включает установку, заземление, подключение входящих и исходящих цепей.

Четвёртый этап — расключение: подключение всех концов кабелей в клеммных коробках, на зажимах щитов, на клеммах оборудования и электроприёмников.

Пятый этап — электроизмерения: сопротивление изоляции, непрерывность защитных проводников, проверка правильности фаз, испытание УЗО и автоматов.

Чем промышленный монтаж отличается от гражданского

На промышленном объекте монтажник работает в принципиально иных условиях, чем в жилом строительстве. Это определяет требования к квалификации, оснащению и документированию работ.

  • Кабельные нагрузки и токи короткого замыкания многократно выше — ошибки в сечениях и защитных аппаратах ведут к пожарам
  • Присутствие агрессивных сред, высоких температур, вибрации, взрывоопасных зон (Exd, Exe) требует применения специального кабеля и оборудования
  • Большое количество цепей управления и сигнализации, разделённых на потенциальные группы, требует чёткой маркировки и экранирования
  • Необходимость совместной работы с монтажниками КИПиА и пусконаладчиками — трассы, клеммные коробки, питание датчиков и исполнительных механизмов согласовываются между смежными бригадами
  • Обязательная исполнительная документация: кабельный журнал, протоколы испытаний, схемы расключения — без них объект не сдаётся заказчику

Кабеленесущие конструкции: где чаще всего возникают проблемы

Ошибки при монтаже лотков и коробов нередко выявляются уже на стадии прокладки кабелей — когда исправлять конструкции значительно сложнее и дороже.

Наиболее типичные просчёты: недостаточный резерв свободного пространства в лотках (по нормам лотки не должны заполняться более чем на 60% при многорядной укладке), смешивание силовых и слаботочных кабелей в одном лотке без разделительных перегородок, несоблюдение нормируемых расстояний между параллельными трассами силовых и сигнальных кабелей.

Отдельная проблема — крепление лотков. В условиях вибрации, характерной для производственных цехов, ненадёжное крепление через 6–12 месяцев приводит к провисанию, механическим повреждениям кабелей и необходимости дорогостоящего переделывания трасс.

Правильный подход: трассировка согласовывается с проектировщиком АСУ ТП до начала монтажа, а не в процессе. Схема разделения потоков фиксируется в исполнительной документации.

Ключевые нормативные требования к кабельным трассам

  • Разделение силовых кабелей (выше 1 кВ) и контрольных в отдельные лотки или секции
  • Слаботочные и измерительные цепи — в отдельном лотке или экранированном коробе
  • Минимальное расстояние между параллельными трассами силовых и сигнальных кабелей — 200 мм (или разделительный экран)
  • Заполнение лотков кабелями — не более 60% площади сечения
  • Радиус изгиба кабеля — не менее 6–10 диаметров (в зависимости от типа кабеля)
  • Огнезащита проходок через перегородки и перекрытия — противопожарные муфты или герметик
  • Обязательное заземление металлических лотков и коробов с непрерывностью цепи

Расключение: самый трудоёмкий и ошибкоёмкий этап

Расключение — подключение жил кабелей к клеммным зажимам — занимает значительную долю трудозатрат и при этом является источником наибольшего числа дефектов, обнаруживаемых при пусконаладке.

Типичные ошибки расключения на промышленных объектах:

Первая и наиболее распространённая — отсутствие или несоответствие маркировки. Жилы кабелей не замаркированы или замаркированы не по проекту. При поиске неисправности это превращает простую задачу в многочасовую «прозвонку» всего щита.

Вторая — ненадёжный контакт. Жила не полностью введена в зажим, гильза обжата с нарушением, алюминиевая жила затянута без зубчатой шайбы. Такой контакт при токовой нагрузке перегревается, что ведёт к отгоранию и пожару.

Третья — неправильное разделение экранов. Экраны контрольных кабелей заземляются с обоих концов вместо одного — результатом становятся наводки и помехи в сигнальных цепях, ложные срабатывания автоматики.

Как организовать расключение без дефектов

Качество расключения обеспечивается не только квалификацией монтажника, но и правильной организацией процесса.

  • Маркировка жил наносится до укладки кабеля в лоток, а не после
  • Применяются кабельные маркеры или трубки усадки с нанесённой маркировкой — самодельные бирки не допускаются
  • Каждое подключение проверяется по схеме расключения, а не «по памяти»
  • После расключения щита выполняется визуальный осмотр: затяжка всех зажимов, отсутствие оголённых участков, правильность цветовой маркировки
  • Протоколируется каждый смонтированный кабель: откуда, куда, сечение, маркировка, дата
  • Экраны контрольных кабелей заземляются строго по схеме — как правило, только со стороны щита управления

Обязательные электроизмерения перед пусконаладкой

  • Измерение сопротивления изоляции всех кабельных линий мегаомметром (1000 В или 2500 В в зависимости от рабочего напряжения)
  • Проверка непрерывности защитных проводников PE и цепей заземления
  • Измерение сопротивления контура заземления (не более 4 Ом для сетей TN-S)
  • Проверка правильности чередования фаз на вводах и распределительных щитах
  • Испытание автоматических выключателей на срабатывание по токовой отсечке
  • Проверка УЗО на срабатывание по дифференциальному току
  • Измерение падения напряжения на наиболее удалённых электроприёмниках
  • Проверка симметрии нагрузок по фазам на вводном щите
  • Тепловизионный контроль контактных соединений (при наличии нагрузки)
  • Оформление протоколов по каждому виду измерений с подписью ответственного специалиста

Взаимодействие с монтажниками КИПиА: где возникает конфликт интересов

На объектах, где электромонтаж и монтаж КИПиА выполняются разными подрядчиками, нередко возникают проблемы, которые трудно предусмотреть на стадии проектирования.

Типичная ситуация: электрики прокладывают питание к шкафам КИПиА, но не согласовывают точки ввода кабелей с монтажниками КИП. В результате кабели подходят не с той стороны, в шкафу нет предусмотренного кабельного ввода нужного диаметра, или питающий кабель блокирует доступ к клеммному ряду.

Другая распространённая проблема — конфликт трасс. Электрики занимают кабельный лоток, по которому монтажники КИП планировали проложить сигнальные кабели. Переделка трасс на высоте 4–6 метров в действующем цеху — дорогостоящее мероприятие.

Третья проблема — питание датчиков и полевых устройств. Если монтажники КИП не получили от электриков «чистое» питание 24 В DC с надлежащей фильтрацией, датчики дают нестабильные показания и ложные срабатывания.

Как избежать конфликтов между смежными бригадами

Наиболее эффективное решение — выполнять электромонтаж и монтаж КИПиА одной командой с единой ответственностью за результат. Именно по этому принципу работает «ПромАвтоматика Юг»: монтаж КИПиА и электромонтаж ведётся в рамках единого технического задания и под руководством одного ответственного инженера.

Если смежные подрядчики неизбежны — обязателен совместный разбор проекта до начала работ с фиксацией зон ответственности, точек стыковки и порядка согласования отступлений от проекта.

  • Совместная трассировка до начала монтажа лотков
  • Согласование точек ввода кабелей в шкафы КИПиА
  • Единый реестр кабелей с разграничением по подрядчикам
  • Письменные согласования при любых отступлениях от проекта

Приёмка электромонтажных работ: на что обратить внимание заказчику

Приёмка выполненных электромонтажных работ — это не формальная процедура подписания акта. Это реальная проверка качества, от которой зависит безопасность объекта и его готовность к пусконаладке.

Заказчик или его технический надзор должен убедиться в следующем: все кабели замаркированы согласно кабельному журналу, лотки не перегружены, защитные оболочки кабелей не повреждены при протяжке, проходки через перегородки выполнены с огнезащитой.

Отдельное внимание — исполнительной документации. К моменту сдачи должны быть в наличии: исполнительные схемы расключения с отметками фактического исполнения, кабельный журнал, протоколы всех видов электроизмерений, акты на скрытые работы (замоноличенные трубы, кабели в полу).

Без полного комплекта исполнительной документации объект не подлежит вводу в эксплуатацию — это требование и регуляторов, и страховых компаний.

Признаки некачественного электромонтажа при визуальном осмотре

  • Кабели уложены в лотке без маркировки или с самодельными бумажными бирками
  • Лотки заполнены более чем на 80% — кабели с трудом помещаются
  • Силовые и сигнальные кабели уложены в одном лотке без разделителя
  • Видны механические повреждения оболочек кабелей в местах изгибов
  • Кабельные вводы в шкафы не уплотнены — есть зазоры вокруг кабелей
  • Металлические лотки не заземлены или заземлены только в одной точке
  • Оголённые участки проводников в клеммных коробках
  • Отсутствие огнезащиты проходок через строительные конструкции
Этап электромонтажаТипичные ошибкиПоследствия
Монтаж кабельных трассСмешение силовых и сигнальных кабелей в одном лоткеПомехи в цепях управления, ложные срабатывания
Прокладка кабелейПревышение допустимого заполнения лотков, повреждение оболочекПерегрев, ускоренное старение изоляции, пожар
РасключениеОтсутствие маркировки жил, ненадёжный контактДлительный поиск неисправностей, отгорание контактов
ЗаземлениеПрерывистая цепь PE, завышенное сопротивление контураУгроза поражения электрическим током, сбои оборудования
ЭлектроизмеренияПропуск отдельных видов испытаний, поддельные протоколыСкрытые дефекты, аварии после ввода в эксплуатацию
Исполнительная документацияНеполный комплект, несоответствие фактуНевозможность сдачи объекта, проблемы при ремонте

Реализованный проект

Автоматизация мясоперерабатывающего комплекса

Автоматизация мясоперерабатывающего комплекса, Ростовская область (2022)

АСУ ТП и автоматизация линий переработки до 300 голов/час

ПроизводствоАСУ ТП2022
Подробнее о проекте

В Ростовской области реализован проект реконструкции мясоперерабатывающего предприятия с внедрением автоматизированной системы управления технологическими процессами (АСУ ТП).

Проект предусматривал модернизацию производственных линий с целью увеличения производительности и обеспечения стабильного качества продукции.

Работы выполнялись в ключевых технологических зонах: цехах убоя, разделки и обвалки, холодильных камерах и консервном производстве.

Выполнен монтаж кабеленесущих конструкций и слаботочных систем, установка и расключение шкафов управления технологическими линиями, монтаж элементов пневматического управления оборудованием.

Установлены датчики, концевые выключатели и элементы автоматики конвейерных систем. Проведены электроизмерительные испытания и пусконаладочные работы.

В результате внедрена современная система автоматизации, обеспечивающая стабильную работу оборудования, повышение производительности и управляемости всех этапов переработки. Производственные мощности введены в эксплуатацию в 2022 году.
