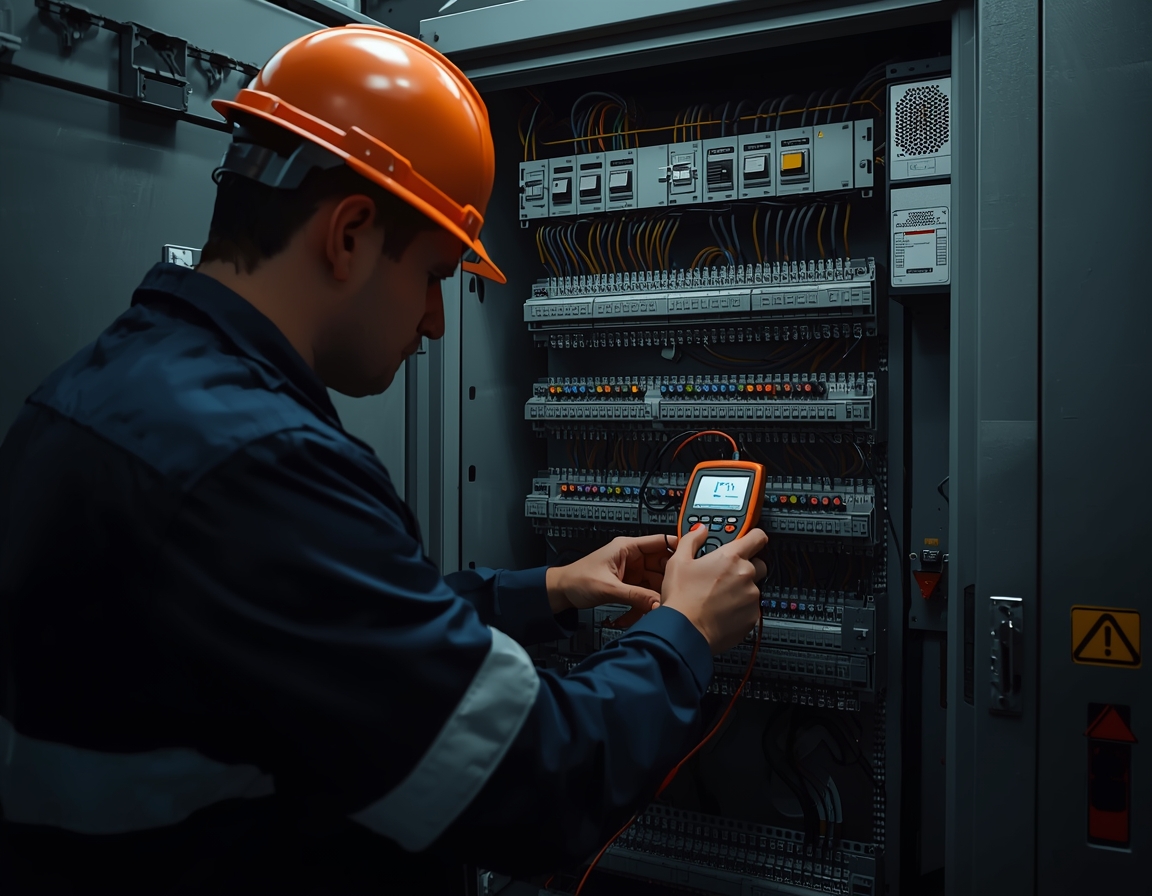

Почему не запускается автоматизация после монтажа

Материал нужен в ситуации, когда монтаж уже формально завершен, а система не выходит в автоматический режим или запускается только частично. Это типовой B2B-сценарий, где время уходит на поиск реальной причины между несколькими подрядчиками.

Отказ запуска почти никогда не объясняется одним фактором. Обычно это комбинация недоделок по питанию, КИПиА, алгоритмам, интерфейсам, исполнительным механизмам и отсутствию подтвержденной готовности по смежным разделам.

Такие ситуации часто возникают на объектах ЮФО при сжатых сроках и нестыковках между разделами. Для компании ПромАвтоматика Юг такой подход является практическим, а не декларативным: основной профиль работ связан с объектами, где электромонтаж, КИПиА, логика управления и запуск должны быть согласованы между собой на уровне реального ввода оборудования в эксплуатацию.

Почему не запускается автоматизация после монтажа

С чего правильно начинать диагностику запуска

Диагностику начинают снизу вверх: питание и защиты, состояние шкафов, наличие связи с приборами, корректность дискретных и аналоговых сигналов, затем условия алгоритма и только после этого комплексные режимы. Иначе команда быстро уходит в ложные гипотезы.

На объектах из категории объектов, где монтаж завершен, но система не проходит комплексный пуск это особенно заметно. На котельных автоматизация связана с защитами и насосными группами, на очистных сооружениях ключевую роль играют уровни, расход, аналитика и алгоритмы насосов, на тепличных комплексах критичны микроклимат и энергоснабжение, а на промышленных предприятиях важна увязка автоматики с уже существующей электротехнической инфраструктурой. Поэтому инженерный результат определяется не количеством устройств, а качеством их совместной работы.

С точки зрения подрядной практики это означает, что инженерные решения по теме статьи нужно закладывать с учетом последующей эксплуатации. Система должна быть не просто смонтирована, а понятна для диагностики, обслуживаема, корректно документирована и готова к реальному режиму работы. Иначе объект формально будет закрыт по актам, но останется нестабильным в эксплуатации.

Для B2B-заказчика важен еще один аспект: границы ответственности между проектировщиком, поставщиком оборудования, монтажной организацией и наладчиками. Если эти границы определены только формально, а инженерная логика не собрана в единый процесс, заказчик получает спорную зону, где каждая сторона считает проблему чужой. Поэтому грамотная реализация темы статьи всегда опирается на понятную структуру взаимодействия: кто выдает перечни сигналов, кто отвечает за питание, кто подтверждает алгоритмы, кто принимает полевые цепи и кто запускает объект в комплексе.

Какие причины встречаются чаще остальных

На практике чаще всего мешают неподтвержденные блокировки, несоответствие адресов сигналов, неготовность исполнительных механизмов, отсутствие фактической связи с удаленными узлами и попытка запускать объект без завершенной силовой части.

При этом важно различать, что именно управляет оборудованием, а что только отображает состояние. Например, диспетчеризация не заменяет автоматику, а полевой датчик сам по себе не обеспечивает устойчивый режим без корректной обработки сигнала в шкафу или контроллере. На практике ошибки в понимании этих ролей и становятся причиной проблем уже на стадии монтажа или пусконаладки.

Оборудование и инженерные элементы, без которых система не работает

В любой теме, связанной с автоматизацией и КИПиА, базовый набор оборудования формирует нижний и средний уровни системы. Нижний уровень представлен датчиками, кабельной инфраструктурой, клеммными коробками, исполнительными механизмами и сигнальными цепями. Средний уровень составляют шкафы управления, модули ввода-вывода, ПЛК, релейная логика, преобразователи интерфейсов и локальные панели оператора. Если один из этих уровней реализован формально, вся система становится нестабильной.

  • собрать журнал готовности по всем смежным разделам
  • идти от физической цепи к логике, а не наоборот
  • фиксировать неподтвержденные блокировки отдельно
  • не переходить к комплексному пуску без ручных и индивидуальных испытаний

На реальном объекте задача подрядчика заключается не только в физической установке этого оборудования, но и в инженерной увязке между ним. Нужны корректные перечни сигналов, понимание назначения каждого канала, согласование питания и защит, маркировка, исполнительная документация и условия для нормальной диагностики после запуска. Это особенно критично там, где объект состоит из нескольких распределенных узлов или вводится в эксплуатацию поэтапно.

Почему поиск причин так быстро затягивается

Потому что на большинстве площадок нет единой таблицы готовности и журнала замечаний по разделам. В результате каждая сторона проверяет только свою часть, а общая причина скрывается в стыке между ними.

На котельных это проявляется в неправильной логике резервирования и защиты, на очистных сооружениях — в ошибках по уровням, аварийным режимам и телеметрии, на тепличных комплексах — в нарушении алгоритмов микроклимата и полива, на насосных станциях — в сбоях управления группами насосов, на промышленных предприятиях — в конфликте новой автоматики со старой инфраструктурой. Практика показывает, что большая часть проблем выявляется не на бумаге, а уже при первом комплексном пуске.

Как сокращать время до первого устойчивого запуска

Лучше всего работает пошаговый протокол: статус питания, статус полевого контура, подтверждение условий алгоритма, проверка ручных режимов, индивидуальные испытания и только затем автоматический режим с фиксацией всех замечаний.

Вторая практическая рекомендация связана с поэтапной верификацией. Не стоит откладывать проверку всего комплекса до финального запуска. Гораздо надежнее заранее проходить цепи питания, прозванивать сигналы, проверять приборы, калибровать датчики, тестировать исполнительные механизмы и подтверждать обмен по интерфейсам до начала полноформатной ПНР. Такой подход снижает число накопленных дефектов и делает запуск предсказуемым.

Третья рекомендация — держать в фокусе эксплуатацию. Хорошая инженерная система должна быть удобна не только для сдачи, но и для дальнейшей работы. Это означает адекватную маркировку, понятную структуру шкафов, исполнительную документацию, возможность изолировать неисправность без остановки всего объекта и корректную диагностику аварийных режимов. Именно такие детали отличают зрелый инженерный результат от формально завершенного монтажа.

Отдельного внимания требует финальная фиксация результата после запуска. Если у подрядчика нет протоколов проверок, подтвержденных уставок, перечня замечаний, статуса резервных режимов и понятного пакета исполнительной документации, эксплуатация быстро теряет доверие к системе. Поэтому завершение работ должно оформляться не только актами, но и инженерно читаемым набором данных, по которому можно обслуживать, диагностировать и модернизировать объект без повторного расследования базовых решений. Такой пакет особенно важен при реконструкциях, сезонных остановах и последующих расширениях объекта.

Отдельно стоит учитывать роль генподрядчика и технического заказчика в подготовке запуска. Если на площадке параллельно работают электрики, монтажники КИПиА, поставщики технологического оборудования и наладчики, отсутствие общего списка контрольных точек почти гарантированно приводит к накладкам. Практически это означает необходимость заранее фиксировать готовность трасс, питание шкафов, наличие приборов, завершенность маркировки, статус контуров безопасности и комплектность исполнительной документации. Такой управленческий слой не заменяет инженерную работу, но без него даже сильная команда теряет время на ожидания и переделки.

Как тема статьи проявляется на типовых объектах

На котельных важны алгоритмы защит, каскадирование оборудования, надежность сигналов температуры и давления, а также связь с диспетчеризацией. На очистных сооружениях на первый план выходят уровни, насосные группы, аналитика и аварийные сценарии. В тепличных комплексах система определяется контуром микроклимата, полива и отопления. На дата-центрах критичны инженерный мониторинг, резервирование и связь между системами. Для газораспределительных объектов ключевыми становятся блокировки, безопасность и удаленный контроль. На насосных станциях первостепенны управление агрегатами, телеметрия и диспетчеризация. На тепловых пунктах критична погодозависимая автоматика и интеграция с диспетчерским контуром. На промышленных производственных линиях ключевую роль играют интеграция приводов, датчиков и логика управления технологическим процессом. На объектах водоснабжения и водоподготовки важны контроль качества воды, управление насосами и телеметрия. На энергетических объектах в центре внимания надёжность электроснабжения, коммерческий учёт и интеграция с АСУ ТП. Для систем телеметрии и диспетчеризации критичны устойчивость каналов связи, сбор данных в реальном времени и централизованный контроль над всеми инженерными точками.

Поэтому тема статьи не является теоретической. Она напрямую влияет на то, как проект пройдет путь от документации к рабочему режиму. Для B2B-заказчика и генподрядчика это вопрос не только качества, но и сроков ввода объекта, объема замечаний и будущих эксплуатационных рисков.

Протокол первичного запуска: что фиксировать

Документирование первого запуска системы автоматизации

При первичном запуске автоматизации обязательно ведётся протокол, в котором фиксируются дата и время начала работ, состав присутствующих специалистов, перечень проверенных сигналов ввода-вывода с результатами прозвонки и измерений, выявленные несоответствия между проектом и фактическим монтажом, а также все принятые оперативные решения по изменению уставок, алгоритмов или схем подключения.

В протокол вносятся конкретные значения параметров до и после корректировки, а также причины внесённых изменений. Такой журнал становится основой для анализа повторяющихся проблем в дальнейшем и позволяет быстро восстановить историю изменений системы.

Протокол должен подписываться всеми участниками непосредственно в момент проведения проверки. Подписание «по памяти» через несколько дней приводит к потере точности и возникновению разногласий.

Фиксация изменений в программе ПЛК

Устные договорённости на площадке об изменении уставок или логики без документального оформления становятся скрытым изменением проекта. Через несколько месяцев никто не может объяснить, почему уставка давления была изменена с 4 бар до 3 бар или почему была отключена определённая блокировка.

Любое вмешательство в программу ПЛК или параметры настройки на объекте должно фиксироваться в протоколе с указанием автора изменения, причины и нового значения. Это защищает всех участников от споров в гарантийный период и упрощает последующую эксплуатацию и модернизацию системы.

Взаимодействие монтажной и наладочной организаций при запуске

Разграничение ответственности при пусконаладке

Чёткое разделение ответственности между монтажной и наладочной организациями критично для успешного запуска. Монтажники несут ответственность за правильность физического подключения, целостность кабельных линий, соответствие монтажа исполнительным схемам и исправность установленного оборудования. Наладчики отвечают за настройку параметров, программирование ПЛК, отработку алгоритмов управления и защит, а также за интеграцию системы в целом.

Передача объекта под ПНР оформляется протоколом готовности монтажа с приложением перечня выявленных замечаний и сроков их устранения. Если во время пусконаладки обнаруживаются монтажные дефекты, они устраняются монтажной организацией в согласованные сроки. Наладчики не обязаны исправлять монтажные ошибки за свой счёт.

Конфликты при отсутствии чёткого договора

Если вопрос устранения монтажных дефектов на этапе ПНР не прописан в договоре заранее, на объекте неизбежно возникает конфликт. Наладчики вынуждены простаивать в ожидании исправлений, а монтажники уже переключены на другие объекты.

В результате сроки запуска срываются, претензии предъявляются всем участникам, а фактическая вина остаётся неустановленной. Предварительное согласование порядка передачи объекта, перечня обязательных проверок и механизма устранения замечаний позволяет избежать таких ситуаций и сохранить рабочие отношения между организациями.
