Системы телеметрии и диспетчеризации на удалённых объектах: от узла до центрального пункта

Телеметрия промышленных объектов — это не просто «передача данных по сети». Это полноценная система, связывающая физический узел — газорегуляторный пункт, насосную станцию, узел учёта — с диспетчерским центром оператора в единый контур мониторинга. Именно такой подход позволяет контролировать давление, температуру, загазованность, состояние исполнительных механизмов и параметры электропитания в режиме реального времени, не выезжая на объект.

Проблема удалённых объектов — классическая: их много, они разбросаны по обширной территории, обслуживать каждый в ручном режиме дорого и небезопасно. При этом требования к надёжности и безопасности не снижаются — скорее наоборот. Газораспределительные пункты, объекты ВКХ, нефтегазовые узлы не прощают задержки в реагировании: нештатная ситуация, обнаруженная через сутки после возникновения, обходится несравнимо дороже, чем та, на которую оператор ответил в первые минуты.

«ПромАвтоматика Юг» с 2019 года реализует проекты телеметрии и диспетчеризации на удалённых объектах газораспределительной инфраструктуры в разных регионах России — от Дагестана до Воронежской области. В этой статье разбираем полную цепочку: архитектуру системы, состав оборудования, типовые задачи RTU и SCADA, а также ключевые требования к монтажу и пусконаладке.

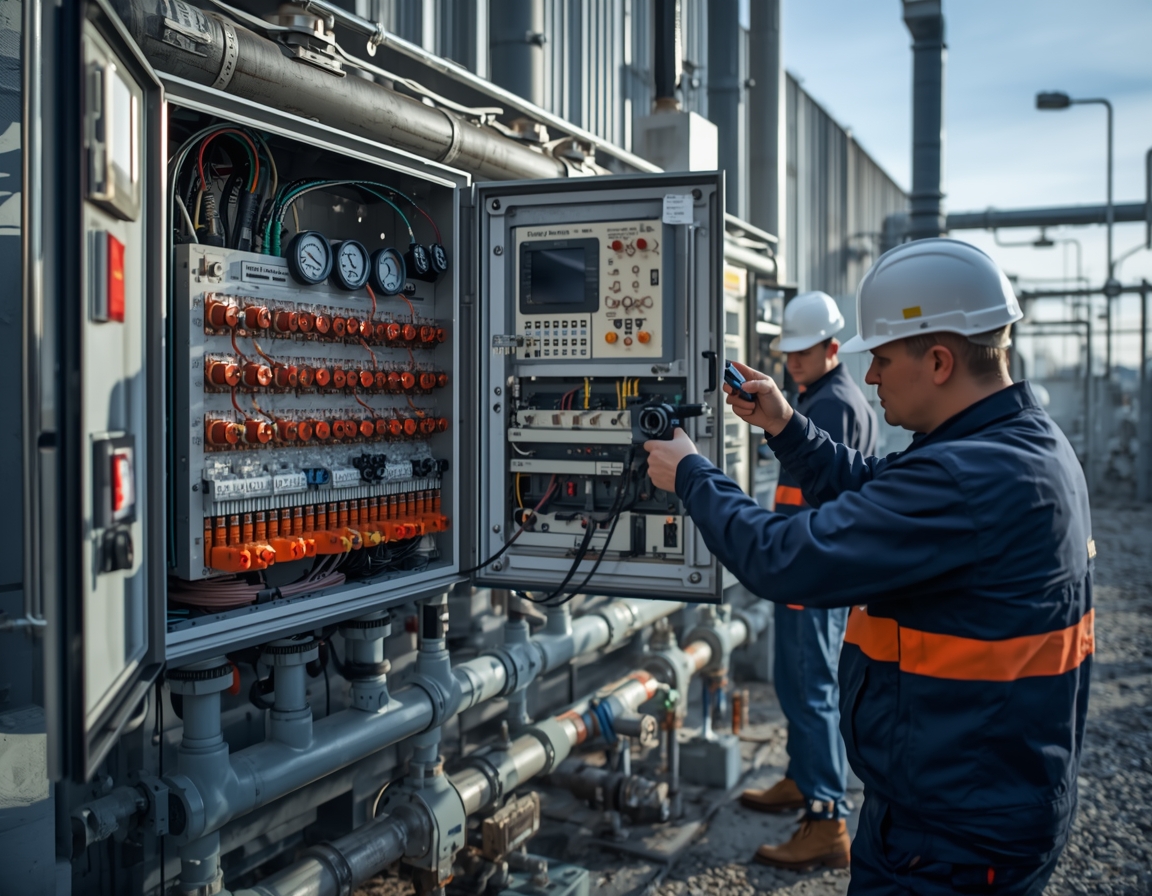

Системы телеметрии и диспетчеризации на удалённых объектах: от узла до центрального пункта

Что такое система телеметрии промышленного объекта

Система телеметрии — это аппаратно-программный комплекс, обеспечивающий сбор технологических параметров на удалённом объекте, их передачу по каналу связи и отображение на диспетчерском пункте. Основные элементы системы:

  • Полевые датчики: давление, температура, расход, загазованность, уровень, положение клапанов
  • Контроллер RTU (Remote Terminal Unit) — локальный сбор и первичная обработка данных
  • Канал связи: GSM/GPRS, проводные линии, радиоканал, Ethernet
  • SCADA или диспетчерское ПО на центральном пункте управления

На газораспределительных объектах (ШПРГ, ГРП, ГРПШ) обязательно измеряются входное и выходное давление газа, температура, наличие загазованности. На объектах ВКХ добавляются параметры насосного оборудования, уровень в резервуарах, качество воды.

Ключевые функции диспетчерской системы

Правильно построенная система диспетчеризации удалённых объектов решает несколько задач одновременно.

Оперативный мониторинг: диспетчер видит текущее состояние каждого узла на мнемосхеме — без необходимости обзванивать обходчиков или ждать результатов плановой проверки.

Аварийная сигнализация: при выходе параметра за уставки система немедленно генерирует тревожное сообщение. Время реакции на нештатную ситуацию сокращается с часов до минут.

Архивирование и аналитика: данные сохраняются в базе, что позволяет анализировать тренды, выявлять деградацию оборудования и планировать регламентные работы на основе реальных данных, а не паспортных циклов.

Архитектура: от полевого уровня до центра управления

Построение системы телеметрии начинается с правильного распределения функций по уровням. Полевой уровень — это датчики и исполнительные механизмы непосредственно на объекте. Они подключаются к контроллеру RTU через аналоговые входы (4–20 мА, 0–10 В) или дискретные каналы.

Уровень контроллера — RTU выполняет опрос датчиков по заданному циклу, хранит буфер данных на случай потери связи, формирует пакеты для передачи и может исполнять локальную автоматику (блокировки, аварийное отключение). Это критически важно: при разрыве канала связи объект продолжает работать в автономном режиме.

Уровень передачи данных — GSM/GPRS остаётся наиболее распространённым каналом для рассредоточенных объектов. Для объектов с повышенными требованиями к надёжности применяется резервирование канала: основной — GSM, резервный — проводная линия или узкополосный радиоканал.

Диспетчерский уровень — SCADA или специализированное ПО газоснабжающей организации принимает данные, отображает их на мнемосхемах, ведёт базу событий и аварий, формирует отчёты.

Протоколы передачи данных в телеметрии

Выбор протокола определяется требованиями заказчика и характеристиками объекта.

Modbus RTU/TCP — наиболее распространённый промышленный протокол, поддерживается большинством российских и зарубежных RTU. Прост в настройке, хорошо задокументирован, применим для большинства задач телеметрии.

МЭК 60870-5-104 — стандарт телемеханики, принятый в энергетике и газовой отрасли. Обеспечивает передачу меток времени, поддерживает спонтанную передачу при изменении состояния.

DNP3 — широко применяется в объектах нефтегаза и ВКХ, обеспечивает целостность данных и встроенные механизмы авторизации.

MQTT — современный лёгкий протокол для IIoT-решений, применяется при облачной диспетчеризации.

Выбор конкретного протокола должен быть согласован с интегратором SCADA-системы до начала монтажных работ: переконфигурировать уже смонтированное оборудование значительно сложнее.

Что входит в монтаж и пусконаладку системы телеметрии

  • Монтаж кабеленесущих конструкций: лотков, труб, гофрорукавов внутри шкафа и на подходах к нему
  • Установка и закрепление контроллера RTU, блоков питания, модемов в телеметрическом шкафу
  • Монтаж датчиков давления, температуры, загазованности и других приборов КИПиА на технологическом оборудовании
  • Прокладка, маркировка и расключение кабельных линий от датчиков до входных клемм RTU
  • Электроизмерительные испытания: проверка сопротивления изоляции, целостности цепей, правильности расключения
  • Конфигурирование контроллера RTU: настройка адресов, уставок, циклов опроса, логики блокировок
  • Настройка канала связи: программирование GSM-модема, проверка уровня сигнала, тестирование сессий
  • Интеграция с SCADA-системой заказчика: настройка протокола, тегирование переменных, проверка передачи
  • Комплексное опробование: имитация аварийных ситуаций, проверка сигнализации и архивирования
  • Передача исполнительной документации: схемы подключения, паспорта приборов, протоколы испытаний

Контроллер RTU: на что обращать внимание при выборе

Рынок предлагает широкий выбор RTU — от бюджетных устройств на базе промышленных МК до полнофункциональных контроллеров с резервированием питания и встроенными модемами. При выборе RTU для удалённого объекта важны следующие характеристики.

Диапазон рабочих температур: объекты на улице или в неотапливаемых шкафах работают при −40…+70 °C. Контроллер должен соответствовать этому диапазону без дополнительного обогрева.

Встроенный буфер данных: при потере связи RTU обязан накапливать данные в памяти и отправлять их на диспетчерский пункт при восстановлении канала. Глубина буфера — не менее 30 суток.

Встроенный источник бесперебойного питания или подключение к внешнему ИБП: потеря питания на объекте не должна приводить к потере данных.

Поддержка нескольких протоколов: оборудование должно работать как с существующей SCADA, так и обеспечивать возможность интеграции в будущую систему.

Типичные ошибки при организации удалённого мониторинга

Практика эксплуатации показывает повторяющиеся ошибки, которые приводят к отказам системы.

Слабый GSM-сигнал на объекте: установка модема без предварительного замера уровня сигнала приводит к постоянным разрывам связи. Решение — выносная антенна с правильным позиционированием или смена оператора.

Отсутствие буферизации данных: при кратковременных пропаданиях связи данные безвозвратно теряются, что искажает архив и затрудняет расследование аварий.

Неправильная настройка уставок сигнализации: слишком узкие диапазоны приводят к «шторму» ложных тревог, после которого операторы отключают уведомления. Слишком широкие — не предупреждают о реальных нарушениях.

Отсутствие защиты от грозовых перенапряжений: на объектах с воздушными кабельными вводами молниезащита цепей ввода-вывода обязательна, иначе первая гроза выводит RTU из строя.

Несогласованность протоколов: RTU и SCADA куплены у разных поставщиков без предварительного согласования интерфейса. Интеграция превращается в длительный процесс нестандартной разработки.

ПараметрГазовый объект (ШПРГ/ГРП)Насосная станцияОбъект ВКХ
ДавлениеВходное и выходное, аварийный минимум/максимумДавление на всасе и напореДавление в сети
ТемператураТемпература газаТемпература подшипников, водыТемпература воды
ЗагазованностьМетан (CH₄), СО—Хлор, NH₃ (при водоподготовке)
Состояние оборудованияПоложение клапана-регулятораРабота/останов насосов, токиУровень резервуара, работа насосов
ЭлектропитаниеНапряжение, наличие питанияНапряжение, ток, мощностьНапряжение, фазный контроль
Охранная сигнализацияВскрытие шкафа, вибрацияВскрытие, движениеВскрытие, движение

Реализованный проект

Телеметрия ШПРГ, Воронежская область

Телеметрия ШПРГ, Воронежская область

Удалённый контроль газорегуляторного пункта

ГазТелеметрия2024
Подробнее о проекте

На объекте газотранспортной инфраструктуры в Воронежской области внедрена система телеметрического контроля шкафного пункта редуцирования газа (ШПРГ).

Проект направлен на организацию удалённого мониторинга технологических параметров и повышение безопасности эксплуатации.

Выполнен монтаж кабеленесущих систем, установка контроллера телеметрии, монтаж контрольно-измерительных приборов и автоматики (КИПиА), а также датчиков давления и других параметров.

Проведена прокладка, маркировка и расключение кабельных линий, выполнены электроизмерительные испытания и пусконаладочные работы.

В результате реализована система удалённого контроля, обеспечивающая оперативную диагностику, снижение количества выездов персонала и повышение надёжности работы газорегуляторного пункта.

Читать далее →

Если вам предстоит оснастить удалённые объекты системой телеметрии или интегрировать существующие узлы в единый диспетчерский контур — переходите на страницу контактов. Специалисты «ПромАвтоматики Юг» разработают техническое решение под ваш тип объектов, подберут RTU и канал связи, выполнят монтаж и пусконаладку под ключ.

Работаем по ЮФО и другим регионам России. Опыт реализации телеметрии на газораспределительных объектах — более 6 проектов в разных регионах за последние 6 лет.
