Автоматизация резервуарных парков и складов нефтепродуктов

Автоматизация резервуарного парка — это комплекс технических решений, обеспечивающих непрерывный контроль уровня, температуры и давления нефтепродуктов, дистанционное управление запорной и регулирующей арматурой, а также интеграцию всех процессов в единую SCADA-систему или диспетчерский пункт. Без грамотно выстроенной автоматики склад нефтепродуктов превращается в зону повышенного риска: аварийный перелив, неконтролируемые потери при транспортировании, несоответствие требованиям промышленной безопасности.

Резервуарные парки и склады нефтепродуктов относятся к объектам повышенной опасности — здесь жёсткие требования предъявляются не только к технологическому оборудованию, но и к системам КИПиА, взрывозащите, телемеханике и архивированию данных. Специфика таких объектов в том, что ошибка измерения уровня в несколько сантиметров или задержка сигнала аварийной блокировки на секунды способна привести к серьёзной аварии. Именно поэтому к выбору решений и подрядчика здесь подходят особенно тщательно.

«ПромАвтоматика Юг» реализует полный цикл работ по автоматизации объектов нефтегазовой отрасли: от разработки технического задания и проектирования систем КИПиА до монтажа, пусконаладки и сдачи в эксплуатацию. Статья предназначена для технических специалистов и руководителей, которые выбирают решение или подрядчика для автоматизации резервуарного парка, узла нефтепровода или склада нефтепродуктов.

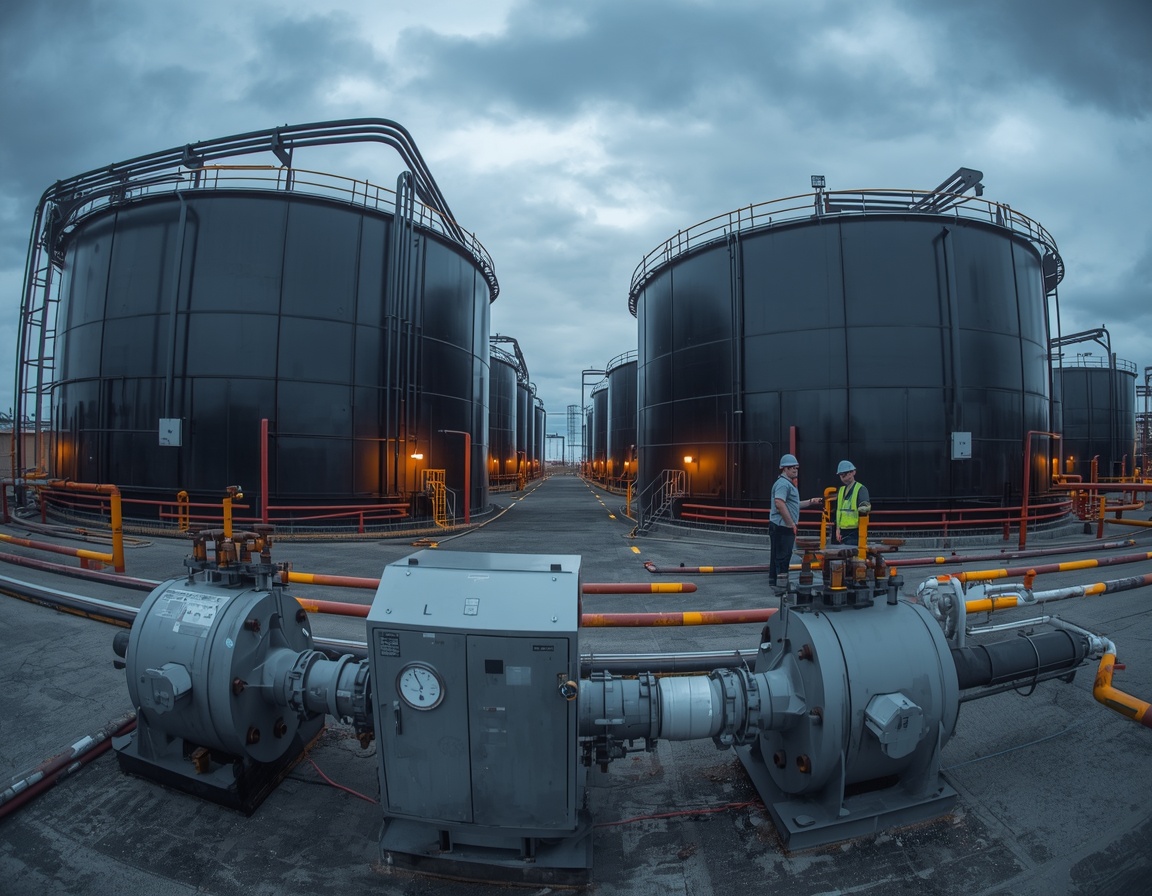

Автоматизация резервуарных парков и складов нефтепродуктов

Что автоматизируют на резервуарном парке

Резервуарный парк — это не просто набор ёмкостей. Это технологическая система со множеством контуров управления, каждый из которых влияет на безопасность и экономику предприятия. Автоматизируют следующие функциональные блоки:

  • Измерение уровня нефтепродукта в резервуарах (радарные, поплавковые, гидростатические уровнемеры)
  • Измерение температуры в зонах хранения и контроль теплообменных операций
  • Контроль давления в трубопроводах налива/слива и в газовом пространстве резервуаров
  • Дистанционное управление задвижками, кранами, насосными агрегатами
  • Системы аварийного отключения (ПАЗ — противоаварийная защита)
  • Контроль загазованности в производственных зонах и на территории парка
  • Учёт движения нефтепродуктов — интеграция с узлами коммерческого учёта

Ключевые требования промышленной безопасности

На объектах нефтехранения действует жёсткая нормативная база: требования Ростехнадзора, ГОСТ Р 53672, ГОСТ 12.2.003, СП 155.13130.2014 и ряд отраслевых регламентов. Главные требования к системам автоматизации:

  • Все приборы и кабели во взрывоопасных зонах должны иметь взрывозащищённое исполнение (Ex) с подтверждёнными сертификатами
  • Системы ПАЗ строятся по принципу «fail-safe»: при потере питания или обрыве сигнала — объект переводится в безопасное состояние
  • Архивирование аварийных событий и трендов обязательно — данные должны храниться не менее 90 суток
  • Предусматривается дублирование критических каналов измерения (уровень, загазованность)
  • Интеграция с диспетчерским пунктом или SCADA осуществляется по защищённым протоколам

Типовой состав системы автоматизации резервуарного парка

Полноценная система автоматизации включает несколько уровней. На нижнем уровне располагаются датчики и исполнительные механизмы: уровнемеры, термопреобразователи, датчики давления, газоанализаторы, электроприводные задвижки. На среднем — щиты КИПиА и АСУ с промышленными контроллерами (ПЛК): они собирают данные, реализуют алгоритмы ПАЗ и управляют исполнительными механизмами в автоматическом режиме.

На верхнем уровне располагается SCADA-система или АРМ оператора: мнемосхемы технологических процессов, тренды параметров, журнал аварийных событий, отчётная документация. В зависимости от удалённости объекта может быть организована телемеханика — передача данных по GSM/4G, оптоволокну или радиоканалу в центральный диспетчерский пункт.

  • Уровнемеры: радарные (Rosemount, Krohne, Endress+Hauser), поплавковые, гидростатические
  • ПЛК: Siemens S7, Allen-Bradley, ОВЕН, российские контроллеры для импортозамещения
  • SCADA: WinCC, Intouch, Zenon, MasterSCADA, Ignition
  • Кабели и вводные устройства: взрывозащищённое исполнение EEx

Телемеханика и удалённый мониторинг

Для территориально распределённых объектов — резервуарных парков, расположенных на удалении от центрального диспетчерского пункта или в труднодоступных зонах — строится телемеханическая система. Она обеспечивает:

  • Непрерывную передачу технологических параметров в режиме реального времени
  • Дистанционное управление арматурой и насосами без выезда обслуживающего персонала
  • Оперативное оповещение при выходе параметра за уставку — аварийные SMS, push-уведомления
  • Фиксацию и хранение хронологии событий для последующего анализа

Выбор канала связи зависит от удалённости и инфраструктуры объекта. На объектах нефтяной отрасли чаще применяются промышленные протоколы Modbus RTU/TCP, PROFIBUS DP, а также стандарт IEC 60870-5-104 для взаимодействия с диспетчерскими системами верхнего уровня.

Этапы автоматизации резервуарного парка

  • Обследование объекта: изучение технологической схемы, перечня оборудования, существующих систем контроля и управления
  • Разработка технического задания: определение перечня контролируемых и регулируемых параметров, требований к точности, взрывозащите и интеграции
  • Проектирование: разработка структурных и функциональных схем АСУ, схем внешних проводок, спецификации оборудования
  • Комплектация и закупка оборудования: датчики, ПЛК, панели оператора, щиты КИПиА, кабели Ex-исполнения
  • Монтаж КИПиА и электромонтаж: прокладка кабельных трасс, установка приборов, монтаж щитов, заземление
  • Пусконаладочные работы: программирование ПЛК, настройка SCADA, проверка алгоритмов ПАЗ, холодная и горячая наладка
  • Сдача в эксплуатацию: испытания, приёмка, передача исполнительной документации и обучение персонала

Особенности взрывозащищённого исполнения КИПиА

Резервуарные парки с нефтепродуктами относятся к взрывоопасным зонам классов 0, 1 и 2 по ГОСТ IEC 60079-10-1. Это накладывает строгие требования на всё оборудование систем автоматизации, находящееся в зоне или рядом с ней.

Виды взрывозащиты, применяемые на таких объектах: искробезопасная электрическая цепь (Ex i), взрывонепроницаемая оболочка (Ex d), заполнение оболочки под избыточным давлением (Ex p). Для датчиков, устанавливаемых непосредственно на резервуаре или трубопроводе, чаще всего применяется исполнение Ex d или Ex i уровня ia.

Кабели, гермовводы, клеммные коробки и кабельные лотки также должны соответствовать требованиям ПУЭ для взрывоопасных зон и иметь соответствующую маркировку. Ошибки при монтаже взрывозащищённого оборудования — распространённая причина отказа в приёмке объекта органами Ростехнадзора.

Импортозамещение в нефтегазовой автоматике

Начиная с 2022 года требования по импортозамещению в нефтегазовой отрасли существенно ужесточились. На объектах, финансируемых в рамках государственных программ или относящихся к критической инфраструктуре, приоритет отдаётся отечественному оборудованию.

Среди российских производителей КИПиА для нефтегазовых объектов выделяются: ОВЕН (ПЛК, панели оператора, модули ввода-вывода), Метран и Элемер (датчики давления, уровня, температуры), ЭмПроТех и РТСофт (SCADA-системы). Большинство из них выпускают приборы во взрывозащищённом исполнении с сертификатами ТР ТС 012/2011.

«ПромАвтоматика Юг» работает как с импортным оборудованием (Siemens, Endress+Hauser, Yokogawa), так и с российскими аналогами — подбор ведётся исходя из требований проекта, наличия сертификатов и экономики объекта.

Типичные ошибки при автоматизации резервуарных парков

Ошибки при проектировании и монтаже систем автоматизации нефтяных объектов обходятся дорого: переделка обходится в разы дороже первоначального монтажа, а аварийная ситуация может нанести ущерб, несопоставимый со стоимостью всего проекта автоматизации.

  • Неправильный выбор типа уровнемера: применение поплавковых приборов в резервуарах с высоковязкими или парафинистыми нефтепродуктами приводит к заклиниванию и ложным показаниям
  • Отсутствие дублирования датчиков аварийного уровня: единственный датчик аварийной защиты не обеспечивает требуемую надёжность по SIL
  • Нарушение требований взрывозащиты при монтаже: применение обычных кабельных вводов вместо Ex-сертифицированных
  • Неправильная настройка уставок ПАЗ: слишком широкие диапазоны ведут к авариям, слишком узкие — к ложным срабатываниям и простоям
  • Отсутствие резервирования ПЛК или источников питания на критичных узлах

Как правильно выбрать подрядчика

Для объектов нефтегазовой отрасли выбор подрядчика по автоматизации — ответственное решение. На что обращать внимание:

  • Наличие опыта на объектах нефтегазовой отрасли или схожих по классу опасности
  • Допуски и разрешения: лицензия на проектирование и монтаж электроустановок, допуск к работам во взрывоопасных зонах
  • Готовность вести полный цикл: проектирование — монтаж — пусконаладка — сдача Ростехнадзору
  • Применяемые технические решения: собственная инженерная компетенция или перепродажа типовых решений
  • Подтверждённые реализованные объекты — с описанием задачи, технического решения и результата

«ПромАвтоматика Юг» реализует комплексные проекты автоматизации нефтегазовых объектов в ЮФО и других регионах России. Подробнее об этапах внедрения автоматизации и о том, как выбрать подрядчика.

ПараметрРекомендуемый тип прибораИсполнениеПримечание
Уровень нефтепродуктаРадарный уровнемер (волноводный или свободноизлучающий)Ex d / Ex iДля вязких продуктов — волноводный
Температура в резервуареМноготочечный термопреобразователь (термокоса)Ex iУсреднение по высоте столба
Давление в газовом пространствеДатчик давления/разреженияEx iС удалённой мембраной при агрессивной среде
Загазованность территорииСтационарный газоанализатор (оптический или каталитический)Ex dРазмещение у характерных точек утечек
Расход при наливе/сливеМассовый расходомер (кориолисовый) или ультразвуковойEx dС интеграцией в узел учёта
Положение задвижекКонцевые выключатели на электроприводахExПередача в ПЛК для контроля состояния

Реализованный проект

Автоматизация узла нефтепровода, Краснодарский край

Автоматизация узла нефтепровода, Краснодарский край (2025)

Удалённое управление, безопасность и диспетчеризация узла

НефтепроводДиспетчеризация2025
Подробнее о проекте

В Краснодарском крае реализован проект автоматизации узла запорной арматуры на нефтепроводе с внедрением систем удалённого управления и контроля.

Проект включал полный цикл работ — от организации и планирования до ввода в эксплуатацию с интеграцией в диспетчерскую систему.

Выполнен монтаж систем электроснабжения и освещения, внедрение охранной сигнализации и системы цифрового видеонаблюдения, а также системы контроля загазованности.

Проведены прокладка и расключение кабельных линий систем управления и безопасности, выполнены пусконаладочные работы и настройка автоматизированного рабочего места оператора.

В результате реализована система удалённого управления технологическими процессами, обеспечен непрерывный контроль параметров и повышена безопасность эксплуатации объекта.

Читать далее →

Если вам предстоит автоматизация резервуарного парка, склада нефтепродуктов или узла нефтепровода — специалисты «ПромАвтоматики Юг» готовы подготовить техническое решение с учётом требований взрывозащиты, ПАЗ и действующей нормативной базы. Переходите на страницу контактов, опишите объект и задачу — в ответ получите коммерческое предложение с составом работ и ориентировочными сроками.

Работаем по ЮФО и другим регионам России. Принимаем объекты в субподряд от генподрядчиков и системных интеграторов.
