Производство шкафов управления под ключ: как мы делаем их для промышленных объектов

Производство шкафов управления — это не просто сборка металлического корпуса с набором компонентов. Это инженерный процесс, в котором каждое решение: от выбора контроллера до схемы раскладки кабелей — напрямую влияет на надёжность технологического объекта на годы вперёд. Ошибка на этапе проектирования или монтажа «начинки» выходит в разы дороже, чем стоимость самого изделия.

Промышленные предприятия всё чаще сталкиваются с одной и той же проблемой: шкаф куплен или собран, но при пусконаладке выясняется, что схема не соответствует реальной технологии, компоненты подобраны без учёта условий эксплуатации, а документация отсутствует или не соответствует исполнению. Это тормозит запуск объекта и порождает гарантийные споры между заказчиком, проектировщиком и монтажной организацией.

«ПромАвтоматика Юг» реализует полный цикл — от технического задания и схемотехнического проектирования до сборки, испытаний и пусконаладки на объекте. В этой статье мы подробно рассказываем, как именно устроен наш процесс производства шкафов управления, какие решения принимаются на каждом этапе и почему это важно для надёжной работы вашего объекта.

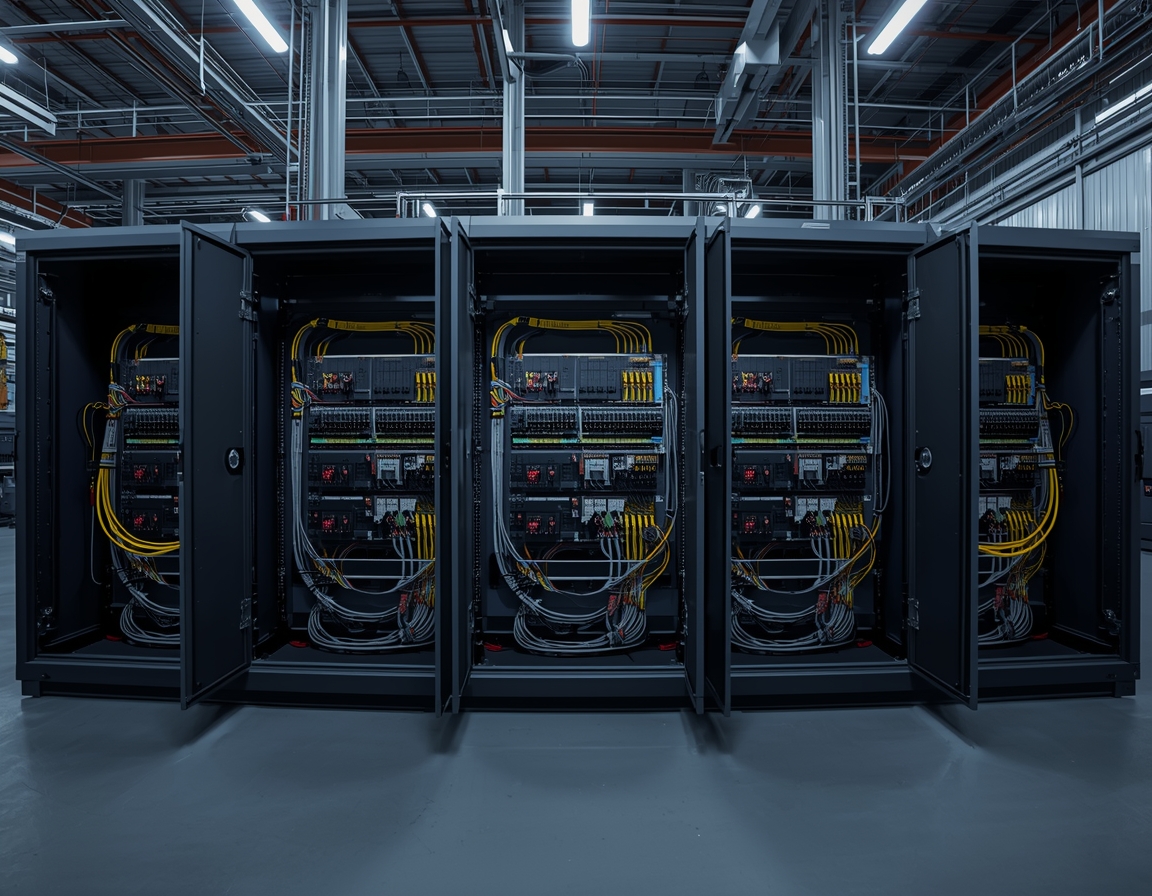

Производство шкафов управления под ключ: как мы делаем их для промышленных объектов

Шкаф управления: что это такое на самом деле

Шкаф управления — это законченное электротехническое устройство, объединяющее в одном корпусе силовую и слаботочную части, аппараты защиты, контроллер или реле, устройства индикации и оперативного управления. По сути, это мозг и сердце технологического узла: насосной станции, котельной, компрессорной, вентиляционной установки или любого другого объекта.

От типового НКУ (низковольтного комплектного устройства) шкаф управления отличается тем, что содержит программируемую логику — ПЛК, реле безопасности, модули ввода-вывода — и интегрируется в АСУ ТП предприятия через промышленные протоколы: Modbus RTU/TCP, Profibus, HART, CAN, Ethernet.

Именно поэтому шкаф управления нельзя «просто купить на складе» под сложный объект: он проектируется под конкретную технологию, конкретный состав оборудования и конкретные условия эксплуатации.

Типовые исполнения шкафов управления

  • ШУН — шкаф управления насосами (водоснабжение, канализование, пожаротушение)
  • ШУВ — шкаф управления вентиляцией и вентиляторами
  • ШУК — шкаф управления компрессорной установкой
  • ШУТ — шкаф управления теплоснабжением / котельной
  • ШАУ ГРП — шкаф автоматики газорегуляторного пункта
  • ШКУ АСУ ТП — шкаф контроллерного узла верхнего уровня
  • ШУО — шкаф управления освещением (промышленные и инфраструктурные объекты)

Каждое исполнение имеет собственные требования к схемотехнике, степени защиты корпуса (IP), климатическому исполнению и перечню сертификаций.

Этап 1. Техническое задание и схемотехническое проектирование

Производство шкафа управления начинается не со сборки, а с бумаги — с анализа технологической схемы объекта и разработки технического задания. На этом этапе определяются: состав управляемого оборудования, алгоритмы управления и защит, перечень сигналов (дискретных, аналоговых, импульсных), требования к интерфейсу оператора и интеграции с диспетчеризацией.

На основе ТЗ разрабатывается принципиальная электрическая схема (Э3) и схема подключения (Э4). Для шкафов АСУ ТП дополнительно формируется таблица адресации ввода-вывода ПЛК и описание алгоритма в формате функциональной схемы или псевдокода.

Проектная документация проходит согласование с заказчиком до начала закупки компонентов — это позволяет избежать переделок на поздних этапах и зафиксировать ответственность сторон.

Почему проектирование нельзя пропускать

Практика показывает: большинство проблем при пусконаладке шкафов управления уходит корнями в проектные ошибки. Самые частые из них:

  • Неверно подобраны номиналы аппаратов защиты — автоматы срабатывают при штатных пусках двигателей
  • Не предусмотрены аппаратные блокировки — технологические защиты работают только программно
  • Не учтена длина кабельных линий при расчёте сечений и падений напряжения
  • Отсутствует резерв входов-выходов ПЛК для последующей модернизации
  • Нет согласования с пожарной и охранной сигнализацией объекта

Подробнее об ошибках проектирования: Типичные ошибки проектирования автоматизации

Этап 2. Подбор компонентов и конструктива

После согласования схемы формируется спецификация на комплектующие. При подборе оборудования мы руководствуемся несколькими принципами: соответствие условиям эксплуатации (температура, влажность, запылённость, наличие агрессивных сред), наличие сертификатов и деклараций соответствия, доступность компонентов для обслуживания и замены в регионе заказчика.

Для корпусов шкафов используются изделия с необходимой степенью защиты: IP31–IP54 для закрытых помещений, IP65–IP66 для уличных установок и взрывозащищённые исполнения (ExdIIBT4 и аналогичные) для взрывоопасных зон.

ПЛК подбираются исходя из требований к производительности, набору интерфейсов и совместимости с SCADA-системой заказчика. Применяем оборудование ведущих производителей — Siemens, Schneider Electric, ОВЕН, Weintek, Advantech — а также отечественные решения, соответствующие требованиям импортозамещения.

Ключевые компоненты промышленного шкафа управления

  • Корпус — стальной или из нержавеющей стали, с монтажной панелью и кабельными вводами
  • Автоматические выключатели и предохранители — защита силовых и управляющих цепей
  • Контакторы и пускатели — управление силовыми нагрузками
  • ПЛК или программируемые реле — реализация алгоритмов управления и защит
  • Модули ввода-вывода — подключение датчиков, исполнительных механизмов
  • Блоки питания 24 В DC — питание цепей управления и полевых устройств
  • Клеммные блоки — распределение и маркировка проводников
  • HMI-панель или кнопочная станция — оперативное управление
  • Устройства связи — модемы GSM/Ethernet для диспетчеризации и телеметрии

Этапы производства шкафа управления под ключ

  • Получение и анализ исходных данных: технологическая схема, опросные листы по оборудованию, требования к интеграции
  • Разработка и согласование принципиальных электрических схем (Э3, Э4) и таблицы адресации ПЛК
  • Формирование спецификации и закупка сертифицированных компонентов
  • Механическая сборка корпуса: монтаж DIN-реек, кабельных каналов, сальников и кабельных вводов
  • Монтаж электрооборудования: установка автоматики, контакторов, ПЛК, блоков питания на DIN-рейки
  • Кабельный монтаж: укладка проводников в кабель-каналы, оконцевание и маркировка согласно схеме
  • Программирование ПЛК: загрузка алгоритмов управления, настройка уставок, конфигурирование протоколов связи
  • Стендовые испытания: проверка электрических цепей, имитация входных сигналов, тестирование алгоритмов
  • Оформление исполнительной документации: паспорт изделия, протоколы испытаний, схемы «как построено»
  • Отгрузка на объект и пусконаладка совместно с монтажной бригадой

Этап 3. Сборка и монтаж «начинки»

Механическая сборка шкафа начинается с подготовки монтажной панели: разметки и установки DIN-реек, кабель-каналов, шин заземления и нулевых шин. Расположение оборудования на панели проектируется заранее — с учётом тепловыделения мощных компонентов, удобства обслуживания и логичной группировки по функциям (силовая часть, цепи управления, ввод-вывод ПЛК).

Кабельный монтаж выполняется строго по схеме подключения: каждый проводник маркируется с обоих концов, оконцовывается наконечниками НШВИ и заводится в клеммный блок или непосредственно на аппарат. Кабели укладываются в кабельные каналы без перекрещивания силовых и слаботочных цепей — это исключает наводки и помехи в цепях ПЛК.

Качество монтажа проверяется поэтапно: сначала механический контроль (момент затяжки клемм, отсутствие открытых жил), затем электрический контроль по монтажной схеме.

Программирование и стендовые испытания

После завершения монтажа в ПЛК загружается рабочая программа управления. На стенде имитируются входные сигналы — состояния датчиков, концевых выключателей, аналоговые значения давления и температуры — и проверяется корректность реакции алгоритма на все штатные и аварийные ситуации.

Стендовые испытания включают:

  • Проверку всех дискретных входов и выходов
  • Калибровку аналоговых каналов (4–20 мА, 0–10 В)
  • Тест алгоритмов защит и блокировок
  • Проверку связи по протоколам Modbus/Ethernet
  • Имитацию аварийных ситуаций и контроль реакции защит

После испытаний оформляется протокол и паспорт изделия. Это обязательная часть комплекта документации — без неё шкаф управления не может быть официально принят заказчиком.

Шкафы АСУ ТП: дополнительные требования

Шкафы, входящие в состав автоматизированных систем управления технологическими процессами, предъявляют повышенные требования к надёжности и документированности. Здесь недостаточно просто «собрать и запустить» — необходимо обеспечить полную прослеживаемость каждого сигнала от полевого устройства до SCADA-системы.

Для шкафов АСУ ТП дополнительно разрабатываются: таблица сигналов и адресации (I/O list), спецификация кабелей и трасс, перечень уставок и параметров настройки, инструкция по эксплуатации. Программный код ПЛК передаётся заказчику в исходном виде с комментариями — это важно для последующей поддержки и модернизации системы.

Интеграция с диспетчеризацией тестируется до выезда на объект: на стенде поднимается OPC-сервер или SCADA-клиент и проверяется корректность передачи всех тегов.

Документация как часть изделия

Комплект исполнительной документации на шкаф управления включает:

  • Паспорт изделия с техническими характеристиками
  • Принципиальную электрическую схему (Э3) «как построено»
  • Схему подключения (Э4) с маркировкой всех проводников
  • Таблицу адресации ПЛК (I/O list)
  • Протоколы стендовых испытаний
  • Исходный код программы ПЛК
  • Инструкцию по эксплуатации и техническому обслуживанию

Полный комплект документации — не формальность, а инструмент. Он нужен при пусконаладке, при обслуживании, при модернизации и при расследовании аварийных ситуаций.

Тип шкафаТиповые объектыОсобенности
ШУН (управление насосами)Водоснабжение, КНС, пожаротушениеКаскадное управление, частотные преобразователи, защита от «сухого хода»
ШУВ (управление вентиляцией)Промышленные здания, тоннели, шахтыУправление по CO₂/температуре, интеграция с пожарной сигнализацией
ШАУ ГРПГазорегуляторные пунктыВзрывозащита ExdIIBT4, телеметрия, сигнализация загазованности
ШУТ (управление теплоснабжением)Котельные, ЦТП, тепловые пунктыРегуляторы температуры, управление смесительными клапанами
ШКУ АСУ ТПЛюбые промышленные объектыРезервирование ПЛК, развитый I/O, высокие требования к документации

Если вашему объекту требуется шкаф управления под ключ — от технического задания и схемотехники до сборки, испытаний и пусконаладки — специалисты «ПромАвтоматики Юг» готовы подготовить техническое решение и коммерческое предложение. Мы работаем по ЮФО и другим регионам России, берём на себя полный цикл и передаём заказчику комплект исполнительной документации.

Переходите на страницу контактов или свяжитесь с нами напрямую — обсудим состав оборудования, сроки и стоимость изготовления шкафа для вашего объекта.
